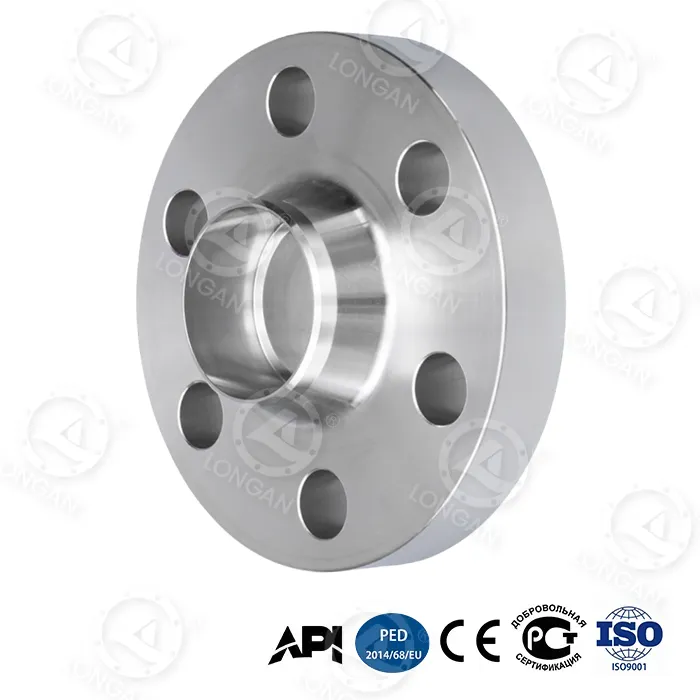

Bride de soudage bout à bout à col 304

Spécifications techniques

1. Certification des matériaux (ASTM A182 F304)

Élément Valeur standard Fonction de test

Ni 8,0~11,0 % Stabilité de l'austénite 9,2 %

C≤0,08% - 0,05%

Cr 18,0~20,0 % Protection contre la corrosion par oxydation 18,8 % (spectromètre)

2. Pression-Température

Température (°C) Classe 150 (bar) Classe 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Propriétés mécaniques

Paramètre 304 Valeur de bride Base standard

Tolérance de diamètre intérieur (NPS 12") ±0,25 mm ASME B16.5 Tableau 5

Résistance à la traction 515 MPa ASTM A182

Limite d'élasticité 205 MPa ASTM A182

Déviation du cercle central du trou de boulon ± 0,8 mm MSS SP-44

Scénarios applicables

Scénarios recommandés Milieux tolérables Scénarios interdits Solutions alternatives

Air comprimé basse pression Air sec (point de rosée <-40°C) Air humide soufré Acier au carbone nickelé

Équipement alimentaire Produits laitiers, jus (pH>4,5) Désinfectants chlorés Bride 316L

Alimentation en eau municipale Eau douce, eau potable Eau de mer/eau à haute teneur en chlore (>50 ppm Cl⁻) Bride 316

CVC Eau chaude (<80°C), vapeur Acide chlorhydrique/acide sulfurique (pH<4) Alliage Hastelloy

Pourquoi choisir la bride de soudage bout à bout à col 304 ?

1. Coût inférieur

Matériau Prix unitaire (référence) Durée de vie Coût global (10 ans)

Bride 316 2,3x 15 ans + 1,2x

Bride à souder bout à bout à col 304 1,6x 10 ans + 1,0x

Bride en acier au carbone 1,0x 2 ans (Fuite de rouille) 2,8x

2. Avantages de la conception structurelle

Précision de la surface d'étanchéité : la rugosité de la surface RF de la bride de soudage du col en acier inoxydable 304 est de 125 à 250 μin Ra, garantissant la fiabilité de l'étanchéité du joint.

Transition à col conique : réduit le facteur de concentration des contraintes de 40 % et prolonge la durée de vie des soudures en fatigue.

3. Résistance de base à la corrosion

Test au brouillard salin : Pas de rouille rouge pendant 500 heures

Couche protectrice de chrome-nickel : la teneur en Cr ≥18 % forme un film de passivation pour résister à la corrosion causée par l'eau, la vapeur et les acides faibles (pH>4,5).

Description de la limitation : ne convient pas aux environnements contenant des ions chlorure> 50 ppm (comme l'eau de mer), et le 316 doit être mis à niveau pour le moment.

FAQ

Q1 : Quelle est la différence de coût avec la bride 316 ?

Réponse : Le prix de la bride de soudage bout à bout à col 304 est inférieur de 30 à 35 % selon les mêmes spécifications (en raison de la différence de teneur en nickel et en molybdène). Si le milieu ne contient pas d’ions chlorure/acides, il est plus économique de choisir le 304.

Q2 : Le 304 peut-il être utilisé pour les tuyaux extérieurs ?

Réponse : Dans une faible humidité (<60 %) HR) Il peut être utilisé pendant une longue période dans un environnement sans sel ; un revêtement anticorrosion est requis dans les zones côtières/industrielles, sinon des piqûres peuvent se produire dans les 2-3 ans.
