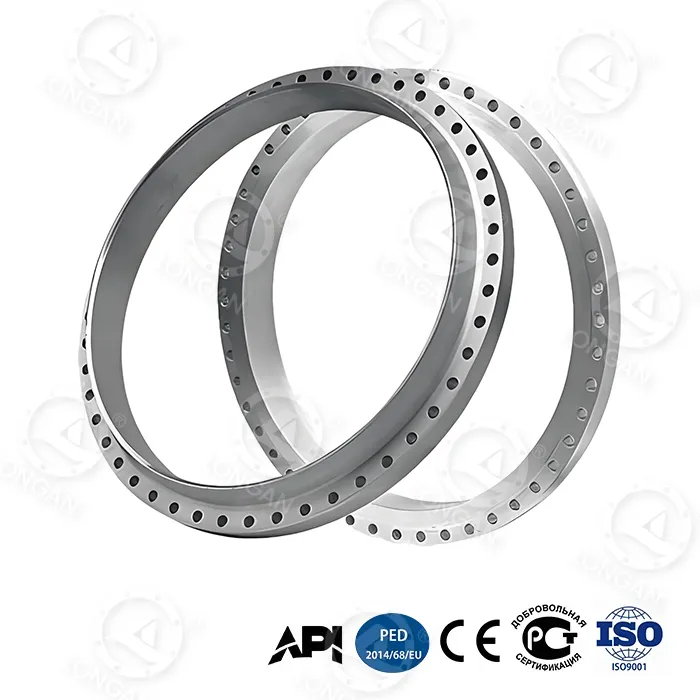

Bride de grande taille

Présentation des données sur les avantages du produit

1. Capacité de pression plus élevée

Les brides de grande taille ont une plage de pression typique de > 100 bars à > 250 bars ou plus, ce qui représente plus de cinq fois la pression des brides standard de la même qualité. Par exemple, la pression nominale des brides de classe 900 à DN600 est bien supérieure à celle des brides de classe 150 de même taille.

2. Augmentation significative de l’épaisseur de paroi et de la résistance structurelle (intégrité structurelle améliorée) :

Les brides de grande taille ont des surfaces convexes plus élevées, des cols de bride plus épais et des trous de boulons plus grands, offrant une plus grande résistance aux vibrations et à la flexion.

Prenons l'exemple de la bride RF ASME B16.5 DN600, classe 150 ou classe 900 :

Épaisseur de bride, classe 900 : ~ 152,4 mm, classe 150 : ~ 38,1 mm, l'épaisseur de la classe 900 est environ 4 fois celle de la classe 150.

Nombre de boulons La classe 900 a 24 boulons M36, la classe 150 n'a que 20 boulons M24

Le diamètre des boulons a augmenté de 50 %, la quantité de boulons a augmenté de 20 % et la force de serrage a augmenté.

Le diamètre du cercle de boulons de bride de classe 900 a augmenté d'environ 114,3 mm par rapport au diamètre de bride de classe 150, offrant ainsi plus d'espace de distribution des boulons.

3. Très fortes performances d'étanchéité

Zone de contact de surface d'étanchéité plus grande, zéro fuite à long terme dans un environnement à haute pression et à haute température.

Des boulons plus hauts produisent directement une force d’étanchéité du joint plus élevée.

Le taux de fuite de conception du joint annulaire des brides de grande taille doit généralement être inférieur à 10^-6 std cm³/sec He, ce qui permet d'obtenir une étanchéité à l'air, ce qui est beaucoup plus élevé que les exigences des brides ordinaires pour les joints souples.

4. Exigences personnalisées

Ce produit nécessite des exigences personnalisées pour les tailles, matériaux et revêtements non standard. Longan est spécialisé dans ce domaine.

La taille dépasse largement la norme et nécessite un traitement personnalisé.

Matériaux en alliage résistant à la corrosion couramment utilisés : (tels que Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), la limite d'élasticité peut atteindre > 600 MPa ou plus.

L'épaisseur des revêtements spéciaux peut atteindre 250 à 500 μm et l'épaisseur des revêtements est de 3 à 6 mm, qui peuvent également être personnalisées.

Enfin, je voudrais souligner que Longan est une usine puissante spécialisée dans la production de brides de grande taille personnalisées, qui peuvent pleinement répondre à toutes vos imaginations concernant ce produit. Venez nous contacter, nous sommes toujours les bienvenus !
