bride plate à face surélevée

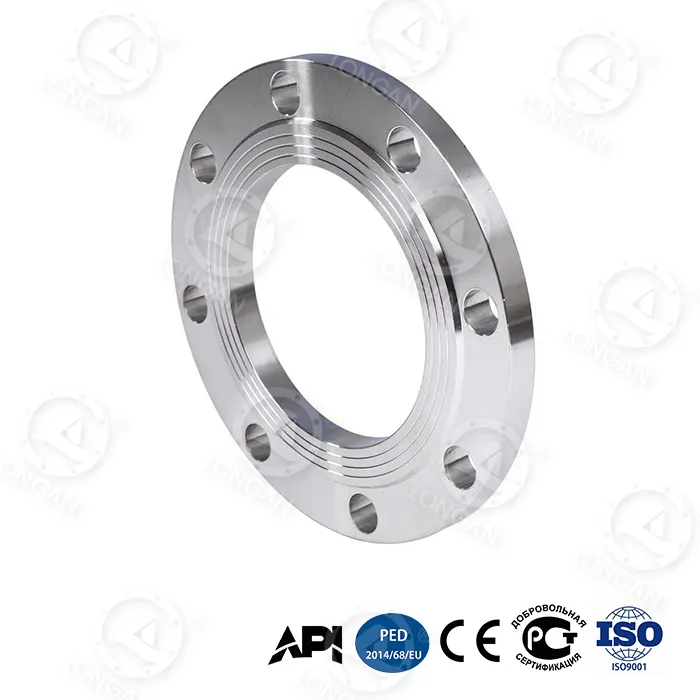

Ne vous souciez plus des inadéquations des joints lors des rénovations de pipelines ou des systèmes à brides mixtes. La bride plate à face surélevée de Longan combine une bague extérieure pleine face avec une zone d'étanchéité centrale légèrement surélevée – vous pouvez donc utiliser des joints FF ou RF sans modifier votre tuyauterie. Fabriquée dans l'usine de Longan à Wenzhou sous un contrôle de qualité strict, cette bride utilise de l'acier à haute teneur en carbone trempé par gradient et un noyau en nid d'abeille bionique pour atteindre une pression d'éclatement de 42 MPa au DN300 (280 % au-dessus de la norme nationale) et une résistance à la flexion 65 % plus élevée que les brides conventionnelles. Certifié API 6A PSL 3G.

Points forts du produit

● Conception de face d'étanchéité hybride :Il s’agit de la caractéristique la plus distinctive de la bride à face plate surélevée. La zone centrale de la face d'étanchéité est légèrement surélevée (similaire à RF), mais la zone extérieure s'étend jusqu'aux trous de boulons (similaire à FF). Les avantages comprennent :1.Centrage automatique du joint pour une installation plus rapide ;2.Répartition plus uniforme des contraintes de contact d'étanchéité, évitant la surcharge des bords des RF traditionnels ;3.Compatible avec les joints complets et les joints à face surélevée, offrant un remplacement flexible sur site.

● Augmentation de 65 % de la résistance à la flexion :La structure bionique en nid d'abeille rend la bride plus légère et plus rigide, particulièrement adaptée pour résister aux moments de flexion des pipelines.

● Roulement ultra haute pression :La pression d'éclatement du DN300 de 42MPa est 2,8 fois supérieure à celle des brides traditionnelles (≤15MPa). La durée de vie en fatigue cyclique de 20 000 cycles à 35 MPa dépasse de loin les normes de l'industrie.

● Tolérance environnementale extrême :Énergie d'impact à -70 °C de 89 J, taux de corrosion en haute mer sur 5 000 m de 0,03 mm/an, abrasion du sable et de la poussière de 120 m/s ≤8 μm.

● Sécurité intelligente :Couche indicatrice d'usure en nano-zircone (avertissement de changement de couleur lorsque l'épaisseur <0,1 mm) + trou de boulon double conique (atténuation de précharge ≤ 5 %).

Processus de produit

● Usinage des faces d'étanchéité :Un tournage de précision CNC est utilisé, avec une hauteur surélevée conforme aux dimensions RF standard ASME B16.5 (1,6 mm à 6,4 mm pour la classe 150 ~ 1500), mais la racine surélevée passe en douceur à toute la face de la bride. La rugosité de surface Ra ≤3,2 μm assure un bon contact avec le joint.

● Trempe par gradient :L'acier à haute teneur en carbone subit un refroidissement contrôlé pour former une structure graduée avec une dureté de surface de 45 à 50 HRC et une ténacité de cœur ≥30J (à -70°C).

● Structure en nid d'abeille :La grille hexagonale bionique à l'intérieur du corps de la bride, optimisée par analyse par éléments finis, offre une rigidité 65 % plus élevée pour le même poids.

● Anneau de renfort en alliage de titane :Un anneau Ti-6Al-4V (limite d'élasticité 1 250 MPa) est intégré dans le col avec ajustement serré, empêchant l'expansion du col sous haute pression.

● Contrôle qualité :Inspection dimensionnelle à 100 %, test de particules magnétiques à 10 %, test d'éclatement aléatoire par lot. Des certificats de matériaux traçables et des courbes de traitement thermique sont fournis.

Scénarios d'utilisation

La conception hybride de la face d'étanchéité de la bride à face plate surélevée la rend particulièrement adaptée aux scénarios suivants :

Scénario	Problème avec les brides traditionnelles	Solution avec ce produit
Rénovation d'une ancienne canalisation	Le système d'origine peut mélanger des brides FF et RF, les joints ne sont pas interchangeables	La face d'étanchéité hybride est compatible avec les deux types de joints, aucune modification du pipeline n'est nécessaire
Médias gazeux à haute pression	Les joints de bride RF peuvent extruder sous l'effet d'une pulsation de pression	La zone plate extérieure offre un support supplémentaire, empêchant le fluage du joint.
Canalisations basse pression de grand diamètre	Les brides FF nécessitent des joints pleine grandeur, coût élevé	La partie surélevée permet l'utilisation de joints RF standard, réduisant ainsi le stock de pièces de rechange
Environnements profonds / polaires	Fuites sur une seule face d’étanchéité après un cycle thermique	L'étanchéité à deux zones (surélevée + plate) offre des chemins d'étanchéité redondants

Les domaines d'application spécifiques comprennent :

● Pipelines de sortie des pompes de fracturation du gaz de schiste(pression pulsée de 35 à 70 MPa)
● Connexions des têtes de puits des plates-formes de forage en haute mer(5 000 m de profondeur d'eau)
● Terminaux de réception de GNL(-70°C basse température)
● Pipelines offshore pour milieux acides pour arbres de Noël(H₂S/CO₂)

Service après-vente

● Échantillons gratuits :Les acheteurs internationaux peuvent demander un échantillon gratuit (frais d'échantillonnage remboursables, fret en port dû) pour les tests d'installation et la vérification de l'étanchéité.

● Conseils d'installation :Des manuels d'installation en chinois/anglais sont fournis, comprenant les valeurs de couple pour différents matériaux de joint (graphite, enroulé en spirale, PTFE). Un guidage vidéo à distance est disponible.

● Conseil technique :L'équipe d'ingénierie répond aux questions de sélection et de correspondance des joints dans un délai de 4 heures.

● Traçabilité qualité :Chaque bride possède un identifiant unique et les rapports de tests peuvent être consultés sur le site officiel.

● Garantie :18 mois, remplacement gratuit en cas de défaut de fabrication.

● Tests tiers :Des tests de pression avec témoin sur site SGS/BV peuvent être organisés sur demande.

Pourquoi choisir le longane

1. Conception unique de la face d’étanchéité :La plupart des brides sur le marché sont soit purement FF, soit purement RF. Notre bride plate à face surélevée vous permet d'obtenir à la fois l'uniformité des contraintes du FF et la fiabilité d'étanchéité du RF sans changer le type de joint. Il est particulièrement adapté aux projets de rénovation où le pipeline d'origine peut être soit FF, soit RF – ce produit est compatible avec les deux.

2. Avantage en termes de coûts sur l’ensemble du cycle de vie :Le coût total sur 30 ans n'est que de 6 200 $, soit une économie de 66 % par rapport aux brides traditionnelles de 18 500 $. Le temps de remplacement unique est de 2,5 heures (8 heures traditionnelles), la fréquence de maintenance annuelle est de 0,7 fois (3,2 fois traditionnellement).

3. Certification complète :API 6A PSL 3G, adapté aux scénarios d'ultra haute pression avec des milieux gazeux H₂S et CO₂.

4. Données réelles vérifiables :Tous les indicateurs de performance sont disponibles pour des tests sur site en présence du client. Des échantillons gratuits sont fournis.

5. Réponse rapide :Les articles standards sont expédiés sous 3 jours, les articles personnalisés sous 15 à 30 jours.

Résumé: La bride à face plate surélevée de Longan, avec sa conception de face d'étanchéité hybride, résout les problèmes des brides traditionnelles en termes de compatibilité des joints, de répartition des contraintes et d'étanchéité à haute pression. Combiné avec la structure bionique en nid d'abeille, la trempe par gradient et l'anneau de renforcement en alliage de titane, sa résistance à la flexion, sa pression d'éclatement et sa durée de vie à la fatigue sont grandement améliorées. La certification API 6A PSL 3G et la réduction de 66 % du coût du cycle de vie complet sur 30 ans en font un choix idéal pour le gaz de schiste, l'ingénierie en haute mer et les systèmes de pipelines complexes. Envoyez vos besoins pour obtenir des échantillons gratuits et des solutions d’étanchéité professionnelles.
