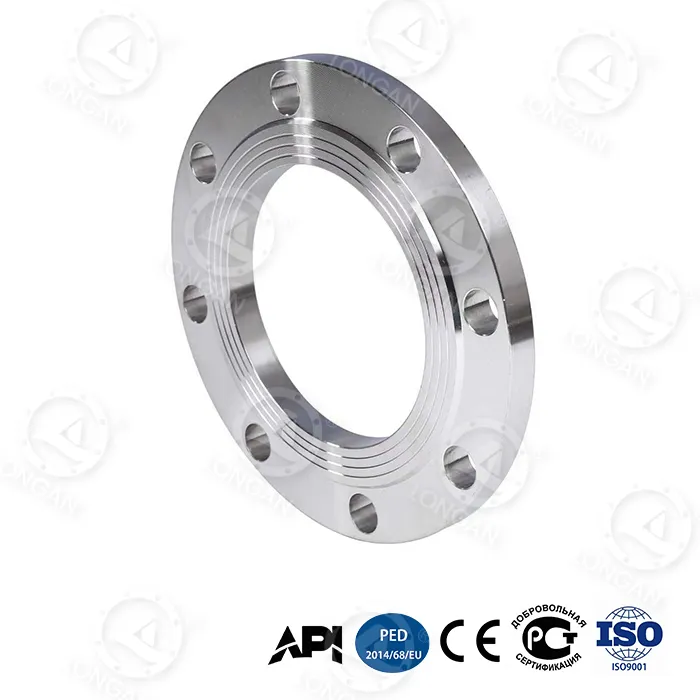

En tant que bride de type à enfiler, la bride plate à enfiler est reliée au tuyau par deux soudures d'angle lors de l'installation : une à l'arrière de la bride et une à l'intérieur de l'alésage du tuyau. Par rapport aux brides à col soudé traditionnelles, cette conception présente les avantages significatifs suivants :
1.Difficulté d'installation inférieure :Aucun alignement précis des tuyaux n'est requis, ce qui permet certaines erreurs d'installation et réduit les exigences de construction sur site.
2.Opération de soudage pratique :Les soudures d'angle sont plus faciles à exécuter que les soudures bout à bout à pénétration totale, particulièrement adaptées aux espaces confinés du site.
3.Vitesse de remplacement rapide :Le temps de remplacement unique est réduit de 8 heures pour les brides traditionnelles à 2,5 heures, réduisant ainsi efficacement les temps d'arrêt du système de canalisations pour la maintenance.
Cette structure à enfiler, combinée à la conception légère unique en nid d'abeille bionique de Longan, réduit encore le poids global de la bride et améliore l'efficacité de l'installation.
| Indicateur de performance | Bride traditionnelle en acier forgé | bride plate à enfiler | Amélioration |
|---|---|---|---|
| Pression d'éclatement (DN300) | ≤15MPa | 42MPa | ↑180% |
| Durée de vie en fatigue cyclique (35MPa) | Pas réalisable | 20 000 cycles | — |
| Déformation axiale (35MPa) | 1,8 mm | 0,6 mm | ↓67 % |
| Énergie d'impact à -70°C | ≥34J (norme nationale) | 89J | ↑162% |
| Taux de corrosion en haute mer sur 30 ans | env. 0,5 mm/an | 0,03 mm/an | ↓94 % |
Ce produit surpasse entièrement les brides traditionnelles en termes de résistance à la pression ultime et d'adaptabilité environnementale. La principale avancée réside dans l'anneau de renfort en alliage de titane intégré dans le col de la bride, avec une limite d'élasticité allant jusqu'à 1 250 MPa, créant la possibilité d'applications à ultra haute pression pour les brides à enfiler.
Dans les systèmes de canalisations réels, des facteurs tels que la dilatation/contraction thermique et le tassement des fondations provoquent souvent un désalignement de la face des brides. Dans des conditions de charge excentrique avec un désalignement de pipeline de 15°, le taux de fuite d'étanchéité des brides traditionnelles est >10⁻³ mbar·L/s, tandis que la bride plate à enfiler de Longan maintient un taux de fuite d'étanchéité de ≤10⁻⁵ mbar·L/s, améliorant ainsi la fiabilité de l'étanchéité de deux ordres de grandeur.
Deux innovations structurelles permettent d’atteindre cette performance :
● Conception de nervures de renfort radial :Les nervures de renfort radiales ajoutées à l'arrière de la bride réduisent la concentration des contraintes locales de 48 %, rendant la répartition des contraintes plus uniforme dans des conditions de hors charge.
● Structure en nid d'abeille à haute rigidité :La couche centrale bionique en nid d'abeille offre une excellente rigidité à la flexion, résistant à la déformation de la face de la bride.
De plus, lors du test de vibration sur bande de fréquence 50-200 Hz standard ISO 10816-3, le taux d'atténuation d'amplitude atteint 92 %, résolvant efficacement le problème de l'atténuation de la précharge des boulons dans des conditions de pulsation à haute pression.
La bride plate à enfiler intègre deux technologies intelligentes pour aider les utilisateurs à détecter rapidement les problèmes potentiels :
● Couche indicatrice d'usure en nano-zircone :Ce matériau est noyé dans la surface d'étanchéité. Lorsque l'épaisseur est inférieure à 0,1 mm, un changement de couleur visible donne un avertissement, permettant de juger de l'état d'étanchéité sans équipement professionnel.
● Verrouillage de précharge par trou de boulon double conique :Sous une fluctuation de pression de 35 MPa, l'atténuation de la précharge des structures traditionnelles est ≥ 20 %, tandis que cette conception contrôle l'atténuation de la précharge dans une plage ≤ 5 %, garantissant ainsi une fiabilité de connexion à long terme.
Vérification des performances en environnement extrême (toutes les données issues de tests réels) :
● Impact à basse température (-70°C) :Énergie d'impact Charpy de 89J (norme nationale ≥34J), adaptée aux pipelines polaires et au transport de GNL.
● Corrosion en haute mer (5 000 mètres) :Selon la norme ASTM G111-97, le taux de corrosion équivalent sur 30 ans n'est que de 0,03 mm/an, répondant ainsi aux exigences du cycle de vie complet de l'ingénierie en haute mer.
● Abrasion du sable et de la poussière (120 m/s) :Selon la norme ISO 5890:2012, après 10 000 heures d'impact continu, la profondeur des dommages à la surface d'étanchéité est ≤8 μm, adaptée aux zones désertiques ou aux plates-formes offshore soumises à des vents de sable à grande vitesse.
La bride plate à enfiler est fabriquée en stricte conformité avec la norme ASME B16.5, avec des pressions nominales couvrant la classe 150 à la classe 1500 et une gamme de tailles allant de NPS 1/2 pouce à 24 pouces. Le matériau est de l'acier à haute teneur en carbone trempé par gradient, combiné à une conception de nervures de renforcement radial et à un anneau de renforcement en alliage de titane intégré.
Selon la spécification ASME B16.5, la mesure de l'épaisseur des brides de classe 150 et classe 300 n'inclut pas la hauteur de la face surélevée. Ce produit adopte une conception de surface d'étanchéité sur toute la face (FF) et doit être utilisé avec un joint sur toute la face. Il est important de noter qu’une bride pleine face ne doit pas être directement boulonnée à une bride à face surélevée ; il doit être remplacé par un joint intégral ou un adaptateur.
● Acier à haute teneur en carbone trempé par gradient :La trempe complète traditionnelle des brides entraîne des différences de dureté excessives entre la surface et le noyau, sujettes aux fissures. La technologie de trempe par gradient contrôle avec précision les taux de chauffage et de refroidissement, créant une répartition progressive de la dureté de l'extérieur vers l'intérieur : dureté de surface élevée pour la résistance à l'usure, ténacité élevée du noyau pour la résistance aux chocs. Cela permet à la bride de maintenir une résistance aux chocs de 89J à -70°C.
● Structure bionique en nid d'abeille :S'inspirant de la géométrie hexagonale des ruches, cette structure augmente considérablement la rigidité en flexion sans augmenter le poids. L'analyse par éléments finis vérifie que la résistance à la flexion de cette structure est 65 % supérieure à celle d'une bride solide de même poids.
● Anneau de renfort intégré en alliage de titane :Un anneau en alliage de titane Ti-6Al-4V est pré-placé au niveau du col de la bride, l'endroit le plus sujet à la concentration de contraintes. Cet alliage a une limite d'élasticité pouvant atteindre 1 250 MPa et une densité de seulement 60 % de celle de l'acier. L'anneau est lié au matériau de base par ajustement serré, limitant efficacement la déformation plastique du col et augmentant la pression d'éclatement de la bride DN300 de la traditionnelle ≤ 15 MPa à 42 MPa.
L'usine interne de Longan est située à Longwan, Wenzhou. En tirant parti de l'approvisionnement en matières premières de haute qualité du groupe Tsingshan Holding, combiné à ses propres capacités de forgeage, de traitement thermique et d'usinage, l'entreprise a formé une chaîne de production complète. Chaque bride plate à enfiler est accompagnée de certificats de matériaux traçables, d'enregistrements de courbes de traitement thermique, de rapports d'inspection dimensionnelle et de rapports d'essais hydrostatiques/pneumatiques.
Points clés du contrôle qualité :
1.Contrôle à l'entrée des matières premières : analyse spectrale, échantillonnage des propriétés mécaniques.
2.Contrôle du processus : surveillance en temps réel des courbes de température du four de traitement thermique, enregistrement automatique des paramètres du processus de trempe par gradient.
3.Inspection du produit fini : inspection dimensionnelle à 100 %, test aux particules magnétiques à 10 %, échantillonnage par lots pour la pression d'éclatement ou la durée de vie en fatigue cyclique.
4.Témoignage par un tiers : des tests par des témoins sur site par SGS, BV ou d'autres agences peuvent être organisés à la demande du client.
Les acheteurs internationaux peuvent vérifier l’avancement de la production et tester les données en ligne à l’aide du numéro de commande.
● Station de fracturation des champs de gaz de schiste au Moyen-Orient :120 jeux de brides plates à glissement DN300 classe 1500 ont été utilisés. Après 18 mois de fonctionnement continu, aucune fuite de joint ne s'est produite et la fréquence de maintenance était nulle.
● Plateforme de forage en mer de Chine méridionale :Water depth 2,800 meters. La bride a été utilisée pour relier la pile d'obturateurs anti-éruption. Après 30 mois d'inspection de la corrosion, la surface d'étanchéité n'a montré aucun dommage évident et le taux de corrosion mesuré était de 0,028 mm/an.
● Gazoduc russe dans l'Arctique :Température ambiante -55°C, valeur de test d'impact 82J, répondant aux exigences de conception du projet. Plus de 500 pièces ont été fournies.
Q : Pour quelles pressions nominales est-il adapté ?
R : Cette bride plate à enfiler convient aux pressions nominales de classe 150 à classe 1500. Les données mesurées montrent que la taille DN300 fonctionne parfaitement à une pression d'éclatement de 42 MPa, dépassant de loin les exigences des normes nationales. Il est particulièrement adapté aux très hautes pressions et aux conditions difficiles telles que les pompes de fracturation du gaz de schiste, les plates-formes de forage en haute mer, les pipelines de transport de gaz naturel à ultra haute pression et les environnements polaires.
Q : Quelle est la principale différence entre celle-ci et une bride à collerette à souder ?
R : Une bride à enfiler utilise deux soudures d'angle pour connecter le tuyau (une à l'arrière et une à l'intérieur de l'alésage), avec des exigences d'installation relativement souples. Une bride à col soudé utilise une seule soudure bout à bout à pénétration complète, nécessitant un alignement plus strict. Cependant, dans le produit à bride à enfiler de Longan, grâce à la conception d'une structure bionique en nid d'abeille et d'un anneau de renfort en alliage de titane intégré, les performances de résistance à la pression ne sont pas inférieures à celles des brides à col soudé traditionnelles.
Q : Comment fonctionne-t-il dans des environnements à basse température ?
R : Dans des conditions de température ultra-basse de -70 °C, l'énergie d'impact Charpy du produit atteint 89 J, bien supérieure à l'exigence de la norme nationale de ≥ 34 J. Cela est dû à l'excellente ténacité à basse température du matériau en acier à haute teneur en carbone trempé par gradient, ce qui le rend adapté à l'ingénierie des pipelines polaires et aux systèmes de transport de gaz naturel à basse température.
Q : Quelles sont la capacité d’approvisionnement et les options de personnalisation de Longan ?
R : Longan dispose d'une usine interne et d'un système de production complet, prenant en charge la personnalisation de la taille, l'étiquetage privé et la production en vrac. Une gestion stricte de la qualité est mise en œuvre depuis la sélection des matières premières jusqu'à l'inspection du produit fini. Les acheteurs internationaux peuvent envoyer des demandes pour obtenir des échantillons gratuits. La société est située au n° 620 Mingzhu Road, rue Yongxing, district de Longwan, ville de Wenzhou, province du Zhejiang, tirant parti des avantages géographiques de Wenzhou et de l'approvisionnement en matières premières du groupe Tsingshan Holding pour former un système complet de production et d'approvisionnement.
Q : Comment vérifier les performances réelles ?
R : Longan accueille ses clients ou des agences d'inspection tierces pour assister à des tests de performances en usine. L'usine est équipée d'une machine d'essai de pression de 3 000 tonnes, d'un banc d'essai de fatigue cyclique, d'un testeur d'impact à basse température de -80°C et d'une chambre de simulation de corrosion à haute pression en haute mer. Les clients peuvent demander des tests de pression d'éclatement, des tests de fatigue cyclique ou des tests en environnement extrême sur des échantillons ; les rapports d'essais sont délivrés par un laboratoire interne qualifié CNAS.
