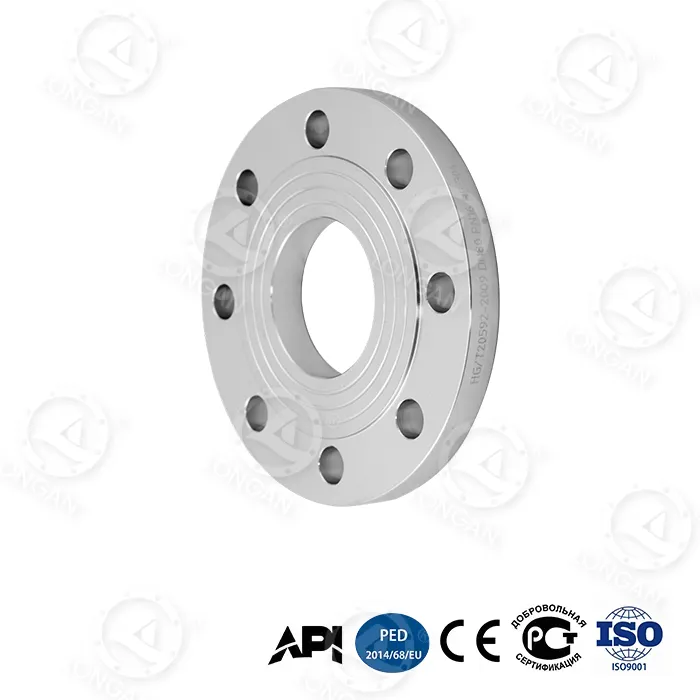

Bride à face surélevée à soudage plat

Présentation de la valeur technique

Index des paramètres

Rugosité de surface Ra ≤ 3,2 μm (finition de surface d'étanchéité)

Gain de poids de la bride en acier au carbone 35 % plus légère que la bride à col (comparaison DN300)

Durée de vie en fatigue ＞10 000 cycles de pression (MSS SP-44)

Surépaisseur de corrosion ≥3 mm (version chimique personnalisée)

Principaux avantages du produit

1. Compatibilité totale du système

Normes internationales pour les brides à face surélevée à soudage plat :

ASME B16.5 (norme américaine) | Série PN (DIN) | JIS 10K/20K (norme japonaise)

Plage de diamètre : DN15~DN600 (1/2"~24")

Remplacement fluide pour les projets mondiaux

2. Efficacité de l'installation

Conception amincissante du joint soudé : angle de rainure 37,5°±2,5° (bride traditionnelle VS 45°)

Tolérance des trous de boulons : ±1 mm (ISO 5210)

La vitesse d'amarrage du pipeline a augmenté de 40 %

3. Fiabilité de l’étanchéité

Hauteur du bossage de bride surélevée à soudure plate : 3,2 mm (1/8 pouce) standard (ASME B16.5)

Probabilité de rupture d'étanchéité : <0,01 % (avec des joints de même qualité)

Garantie zéro fuite dans des conditions de haute pression

4. Capacité portante sous pression

Classe 150 : jusqu'à 19,6 bar à 38°C

Classe 300 : jusqu'à 51,1 bar à 38°C

Adaptabilité à basse température : -196°C à +538°C (matériau ASTM A105)

Couvrir les conditions extrêmes dans l’industrie énergétique/chimique

Lancez une enquête pour obtenir votre solution !
