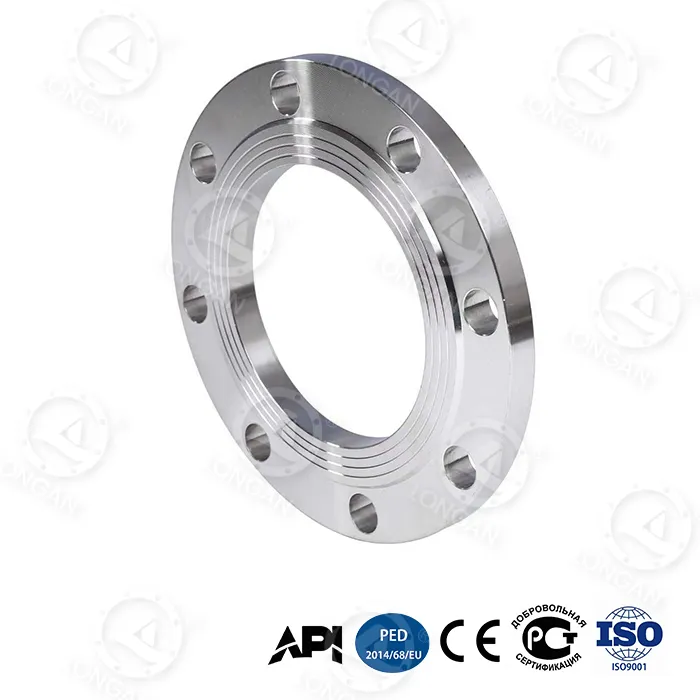

La bride à face plate PME B16.5 est une bride à surface d'étanchéité pleine face (FF) fabriquée selon la norme ASME B16.5. Il est utilisé dans les systèmes de tuyauterie nécessitant des raccords à joint à contact complet et convient aux canalisations basse pression de grand diamètre, aux raccords à bride en fonte et aux applications nécessitant une répartition uniforme des contraintes du joint. Grâce à des structures de renforcement internes, ce produit peut également être utilisé dans des scénarios d'ultra-haute pression (tels que les sorties de pompes de fracturation du gaz de schiste et les équipements de tête de puits de forage en haute mer), tout en conservant les dimensions d'interface standard pour l'interchangeabilité avec les brides conventionnelles des pipelines existants.
1. Interface standard, roulement à pression plus élevée :Conforme aux dimensions de montage ASME B16.5, pression d'éclatement DN300 mesurée 42MPa, supérieure aux brides standard conventionnelles (≤15MPa).
2. Augmentation de 65 % de la résistance à la flexion :La structure bionique en nid d'abeille améliore la rigidité de la bride, adaptée aux environnements vibrants ou aux tassements de fondations.
3. Indication visuelle d’usure et rétention de précharge :La surface d'étanchéité est incrustée d'une couche indicatrice de nano-zircone, qui change de couleur lorsque l'épaisseur est inférieure à 0,1 mm. La conception du trou de boulon double conique limite l'atténuation de la précharge sous une fluctuation de pression de 35 MPa à ≤ 5 % (structure conventionnelle ≥ 20 %).
4. Performances en environnement extrême :-70°C, énergie d'impact 89J ; Taux de corrosion équivalent à 5 000 m de profondeur en mer, 0,03 mm/an ; Profondeur des dommages à la surface d'étanchéité ≤ 8 μm après une abrasion de sable et de poussière de 120 m/s.
5. Coût du cycle de vie complet :Coût total sur 30 ans : 6 200 $ (conventionnel : 18 500 $) ; fréquence de maintenance annuelle 0,7 fois (conventionnelle 3,2 fois) ; temps de remplacement unique 2,5 heures (conventionnel 8 heures).
| Article | Paramètre |
|---|---|
| Base standard | ASME B16.5 (dimensions, tolérances, valeurs pression-température) |
| Type de face d'étanchéité | Visage intégral (FF) |
| Classe de pression | Classe 150, 300, 400, 600, 900, 1500, 2500 |
| Gamme de tailles | NPS 1/2" à 24" |
| Matériel | Acier à haute teneur en carbone trempé dégradé (acier inoxydable personnalisable) |
| Renfort interne | Anneau de renfort en alliage de titane (rendement 1 250 MPa), nervures radiales (concentration de contraintes réduite de 48 %) |
| Pression d'éclatement DN300 | 42MPa (conventionnel ≤15MPa) |
| Durée de vie en fatigue cyclique | 20 000 cycles à 35 MPa (conventionnel 5 000 cycles à 25 MPa) |
| Déformation axiale @35MPa | 0,6 mm (conventionnel 1,8 mm) |
| Taux de fuite d'étanchéité (désalignement de 15°) | ≤10⁻⁵ mbar·L/s (conventionnel >10⁻³) |
| Impact à basse température (-70°C) | 89J (norme nationale ≥34J) |
| Corrosion en haute mer (5 000 m) | 0,03 mm/an (équivalent sur 30 ans) |
| Abrasion du sable et de la poussière (120 m/s) | Profondeur des dommages à la surface d'étanchéité ≤8 μm (10 000 h) |
| Fonctionnalités auxiliaires | Couche indicatrice d'usure en nano-zircone, trous de boulons doubles coniques |
● API 6A PSL 3G :Applicable aux scénarios d'ultra haute pression avec des fluides gazeux, nécessitant des tests pneumatiques (1,5 fois la pression nominale) et des tests non destructifs et une traçabilité des matériaux plus stricts.
● Contrôle qualité en usine :L'usine interne de Longan met en œuvre une gestion de la qualité complète du processus, depuis l'inspection des matières premières entrantes (analyse spectrale, échantillonnage mécanique) jusqu'à la sortie du produit fini (inspection dimensionnelle à 100 %, test de particules magnétiques à 10 %, échantillonnage de pression d'éclatement de lots).
● Traçabilité :Chaque bride est accompagnée de certificats de matériaux traçables, d'enregistrements de courbes de traitement thermique, de rapports d'inspection dimensionnelle et de rapports de tests hydrostatiques/pneumatiques, disponibles en ligne via le numéro de série.
Comparée aux autres brides pleine face ASME B16.5 sur le marché, la bride à face plate sme b16.5 de Longan présente les caractéristiques suivantes :
●Permet d'obtenir une pression d'éclatement plus élevée (42 MPa) dans les dimensions standard sans augmenter l'épaisseur de la bride ni modifier la disposition des trous de boulons.
●Intègre un anneau de renforcement du col en alliage de titane et un processus de trempe par gradient, équilibrant la capacité de charge et la ténacité à basse température.
●Surface d'étanchéité recouverte d'une couche indicatrice d'usure pour une inspection visuelle de l'état d'étanchéité.
●Maintient un taux de fuite d'étanchéité ≤10⁻⁵ mbar·L/s dans des conditions de désalignement de 15°.
Options de personnalisation :
●Dimensions non standard et pressions nominales spéciales (schémas ou exigences techniques requis)
●Différents matériaux : inox 304/316L, inox duplex, etc.
●Etiquetage privé : marquage laser, emballage personnalisé
Flux de processus de base :
1.Forgeage : forgeage de précision utilisant des matières premières de haute qualité du groupe Tsingshan Holding.
2.Trempe dégradée : refroidissement contrôlé pour former une surface de haute dureté et un noyau de haute ténacité.
3.Usinage de structures en nid d'abeille : Usinage CNC de grilles hexagonales internes.
4.Ajustage à pression de l'anneau en titane : ajustement serré pour garantir l'absence de mouvement relatif entre l'anneau et le matériau de base.
5.Finition de la face d'étanchéité : tournage CNC, rugosité de surface Ra ≤3,2 μm.
6.Inspection et tests complets : échantillonnage dimensionnel, magnétoscopique, hydrostatique/pneumatique, par rafale.
● Échantillons gratuits :Les acheteurs internationaux peuvent demander un échantillon gratuit (frais d'échantillonnage remboursables, fret à la charge de l'acheteur) pour les tests d'installation et la vérification des performances.
● Tests sur site en présence de témoins :L'usine est équipée d'une machine d'essai de pression de 3 000 tonnes, d'un banc d'essai de fatigue cyclique, d'un testeur d'impact à basse température de -80 °C et d'une chambre de simulation de corrosion en haute mer. Les clients peuvent assister sur place à des tests d’éclatement, de fatigue ou en environnement extrême.
● Tests tiers :SGS, BV, TÜV peuvent être chargés de la composition chimique, des propriétés mécaniques, des tests non destructifs et des tests de pression ; les rapports sont livrés avec la marchandise.
● Période de garantie :18 mois (à compter de la date d'expédition), remplacement gratuit en cas de défaut de fabrication.
| Article | Exigences de la norme ASME B16.5 / bride conventionnelle | Bride à face plate Longan sme b16.5 | Comparaison |
|---|---|---|---|
| Pression d'éclatement DN300 | ≤15MPa | 42MPa | Plus élevé que le conventionnel |
| Durée de vie en fatigue cyclique | 5 000 cycles à 25 MPa | 20 000 cycles à 35 MPa | Durée de vie plus longue |
| Déformation axiale @35MPa | 1,8 mm | 0,6 mm | Moins de déformation |
| Taux de fuite par désalignement de 15° | >10⁻³ mbar·L/s | ≤10⁻⁵ mbar·L/s | Moins de fuite |
| -70°C d'énergie d'impact | ≥34J (norme nationale) | 89J | Une ténacité plus élevée |
| Taux de corrosion en haute mer sur 30 ans | env. 0,5 mm/an (acier au carbone) | 0,03 mm/an | Corrosion plus lente |
La bride à face plate PME B16.5 a une conception de surface d'étanchéité sur toute la face. Une installation correcte est essentielle pour garantir les performances d’étanchéité. Veuillez respecter les points suivants :
1. Sélection du joint :Doit utiliser un joint intégral qui couvre toute la surface d’étanchéité de la bride et comporte des trous de boulons. N'utilisez pas de joints à face surélevée ou de joints RF standard.
2. Correspondance des brides :Les brides pleine face ne doivent pas être directement boulonnées aux brides à face surélevée. Si le pipeline contient des brides à face surélevée, elles doivent être remplacées par des brides ou des adaptateurs à face complète.
3. Serrage des boulons :Avec une conception à double trou de boulon conique, une clé dynamométrique hydraulique est recommandée pour un préchargement uniforme à motif croisé en trois étapes. La précharge cible est calculée en fonction de la pression nominale et des spécifications des boulons ; reportez-vous à la norme ASME PCC-1 ou consultez l'équipe technique de Longan.
4. Séquence de préchargement :Pré-serrez tous les boulons à 30 % du couple cible, puis à 70 % et enfin à 100 %. Resserrez après 24 heures de fonctionnement.
5. Protection faciale d’étanchéité :Inspectez la face d’étanchéité pour déceler des rayures ou des corps étrangers avant l’installation. La couche indicatrice d'usure en nano-zircone est une fine couche intégrée ; ne pas nettoyer avec des grattoirs métalliques pendant l'installation.
6. Alignement des trous de boulons :La conception des trous à double conique facilite l'auto-alignement, mais avant l'installation, vérifiez que les trous de boulons des deux brides sont alignés avec un écart de 1 mm.
7. Alignement des tuyaux :Bien que les brides pleine face présentent une certaine tolérance en matière de désalignement, il est recommandé de contrôler l'erreur d'alignement des tuyaux à moins de 2 mm/m pour garantir la durée de vie de l'étanchéité.
Q : Quelle est la différence avec une bride ASME B16.5 conventionnelle ?
R : Les deux ont des dimensions et des interfaces identiques et sont directement interchangeables. Le produit de Longan ajoute une structure en nid d'abeille, une trempe par gradient et un anneau interne en alliage de titane, permettant d'obtenir une pression d'éclatement mesurée (42 MPa) supérieure à l'exigence standard (≤ 15 MPa).
Q : Pour quelles pressions nominales est-il adapté ?
R : Les dimensions externes sont conformes aux tailles de montage de classe 150 à classe 2500, et la pression d'éclatement mesurée est supérieure aux exigences standard pour les valeurs nominales correspondantes. Convient aux projets de gaz de schiste et en haute mer nécessitant une marge de sécurité plus élevée que les brides standard.
Q : Que faut-il noter lors de l'installation ?
R : Doit utiliser un joint intégral et ne doit pas être directement boulonné à une bride à face surélevée. Il est recommandé d'utiliser les trous de boulons double-coniques avec une clé dynamométrique en croix en trois étapes, et de resserrer après 24 heures de fonctionnement. Voir « Précautions d'installation » ci-dessus pour les étapes détaillées.
Q : Comment vérifier les performances de pression ?
R : Longan invite ses clients à assister à des tests d'éclatement ou de fatigue cyclique en usine. Les enregistrements de test pour chaque lot sont conservés et peuvent être interrogés par numéro de série. Des tests tiers par SGS, BV, etc. peuvent également être organisés.
Résumé:La bride à face plate sme b16.5 de Longan suit le système de dimensions standard international ASME B16.5 et adopte une structure bionique en nid d'abeille, un processus de trempe par gradient et un anneau de renfort en alliage de titane intégré. Pression d'éclatement DN300 mesurée 42MPa, impact -70°C 89J, taux de corrosion en haute mer sur 30 ans 0,03 mm/an. Certification API 6A PSL 3G réussie, adaptée à l'extraction de gaz de schiste, au forage en haute mer et aux systèmes de pipelines à ultra haute pression. Envoyez vos besoins pour obtenir des échantillons gratuits et des conseils techniques.
