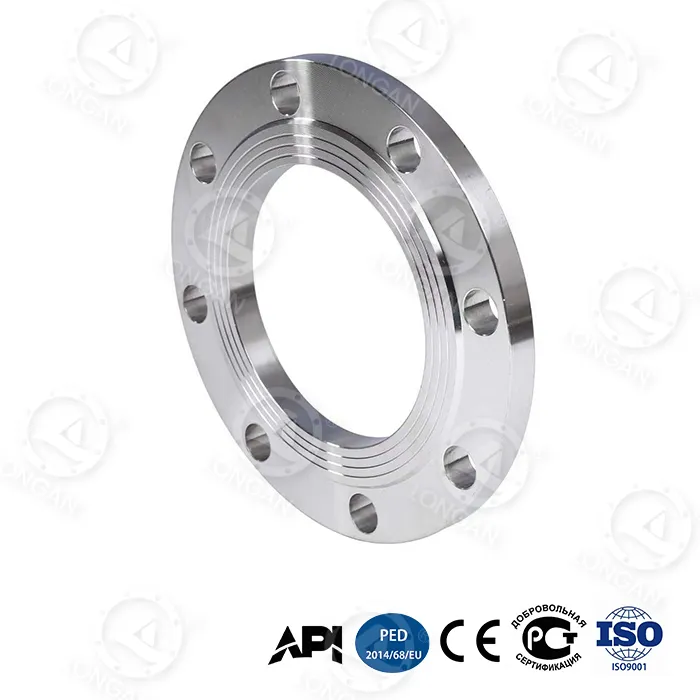

bride plate en acier inoxydable

Avec de nombreuses années de service sur le marché international des pipelines industriels, l'usine interne de Longan en Chine est spécialisée dans la fabrication de brides plates en acier inoxydable. De la sélection des matières premières à l'inspection finale, un système de gestion de la qualité strict est mis en œuvre pour garantir la cohérence du produit et sa fiabilité à long terme. Cette bride à face plate en acier inoxydable présente une structure bionique en nid d'abeille et un processus de trempe par gradient, permettant d'obtenir une résistance à la flexion 65 % supérieure à celle des produits traditionnels. La pression d'éclatement du DN300 atteint 42 MPa, soit 280 % de plus que la norme nationale GB/T 1048, et le produit est certifié API 6A PSL 3G.

Caractéristiques du produit

La bride plate en acier inoxydable adopte une conception de surface d'étanchéité sur toute la face (FF) et est fabriquée en stricte conformité avec les normes ASME B16.5, avec des pressions nominales couvrant la classe 150 à la classe 1500 et une gamme de tailles allant de NPS 1/2 pouce à 24 pouces. Ce produit combine l'excellente résistance à la corrosion de l'acier inoxydable avec les trois technologies de base uniques de Longan et est particulièrement adapté aux environnements difficiles tels que l'eau de mer, les gaz acides et les fluides de fracturation corrosifs. Par rapport aux brides traditionnelles en acier inoxydable, ce produit présente une résistance à la flexion accrue de 65 % et une augmentation de 180 % de la pression d'éclatement, tout en conservant la résistance à la corrosion inhérente à l'acier inoxydable.

1.Champs d'application et cas industriels

Le produit est particulièrement adapté aux scénarios corrosifs à ultra haute pression suivants :

● Systèmes de tuyauterie pour plates-formes de forage offshore :Corrosion par l'eau de mer + pétrole et gaz à haute pression, taux de corrosion équivalent sur 30 ans de 0,03 mm/an.
● Canalisations d'injection d'eau de mer :Exposition à long terme à des milieux riches en sel, exigences élevées en matière de fiabilité d'étanchéité, taux de fuite ≤10⁻⁵.
● Pipelines de pompes de fracturation du gaz de schiste :Environnement fluide de fracturation corrosif, durée de vie en fatigue cyclique de 20 000 cycles (à 35MPa).
● Piles d'obturateurs anti-éruption en haute mer :Profondeur d'eau de 5 000 m, pression hydrostatique externe de 50 MPa, média gazeux interne, certifié API 6A PSL 3G.
● Systèmes d'arbres de Noël pour les champs pétroliers offshore :Environnements acides contenant H₂S et CO₂, excellente résistance à la corrosion des matériaux.

Cas représentatifs :
- Champ pétrolier offshore du Moyen-Orient : 150 jeux de brides en acier inoxydable DN300 classe 900 ont été utilisés. Après 24 mois de fonctionnement, les surfaces d'étanchéité ne présentaient aucun signe de corrosion.
- Champ de gaz en mer de Chine méridionale : profondeur d'eau 2 500 m, utilisé pendant 18 mois, taux de corrosion mesuré de 0,028 mm/an.

2. Résistance à la corrosion

la bride plate en acier inoxydable fonctionne particulièrement bien dans les environnements corrosifs. Dans le test standard ASTM G111-97 simulant un environnement marin profond de 5 000 m, le taux de corrosion équivalent sur 30 ans n'est que de 0,03 mm/an, bien supérieur aux brides en acier au carbone ordinaires (environ 0,5 mm/an). Le matériau en acier à haute teneur en carbone trempé par gradient, tout en conservant une résistance élevée, atteint une excellente résistance à la corrosion par l'eau de mer grâce à une composition de matériau et à des processus de traitement thermique optimisés. Les performances spécifiques sont les suivantes :

● Taux de corrosion par immersion dans l'eau de mer :0,03 mm/an (équivalent 30 ans), répondant à l'exigence de 30 ans sans entretien pour les plates-formes offshore.
● Résistance à la fissuration par corrosion sous contrainte :Le processus de trempe par gradient élimine les contraintes résiduelles internes dans le matériau, réduisant ainsi le risque de SCC.
● Résistance aux milieux acides :Convient aux environnements fluides de fracturation contenant du H₂S et du CO₂, a réussi le test API 6A PSL 3G sur les milieux gazeux.

3. Capacité de charge ultime

Cette bride plate en acier inoxydable a permis d'améliorer considérablement les performances des paliers de pression. L'innovation technologique principale réside dans l'anneau de renfort en alliage de titane intégré dans le col de la bride, avec une limite d'élasticité de 1 250 MPa, ouvrant une nouvelle voie pour l'application de matériaux en acier inoxydable dans des scénarios d'ultra-haute pression.

Les données mesurées sont les suivantes :

●Durée de vie en fatigue cyclique : la bride traditionnelle peut résister à 5 000 cycles à 25 MPa, tandis que le produit Longan peut résister à 20 000 cycles à 35 MPa, soit une augmentation de 300 %.
●Déformation axiale (35MPa) : la déformation traditionnelle de la bride est de 1,8 mm, tandis que le produit Longan n'est que de 0,6 mm, soit une réduction de 67 %.
● Pression d'éclatement (DN300) : le produit Longan atteint 42 MPa, tandis que la bride traditionnelle est ≤ 15 MPa, soit une amélioration de 180 %.

L'anneau de renfort en alliage de titane est lié au substrat en acier inoxydable par ajustement serré, limitant ainsi efficacement l'accumulation de plastique dans le col sous l'impact d'une pression cyclique, permettant aux brides en acier inoxydable de résister à des pressions ultra-élevées auparavant uniquement réalisables avec de l'acier allié.

4. Étanchéité hors charge et suppression des vibrations

Dans les systèmes de canalisations réels, les erreurs d'installation ou la déformation thermique entraînent souvent un désalignement des faces des brides. Dans des conditions de charge excentriques avec un désalignement de pipeline de 15°, le taux de fuite d'étanchéité des brides traditionnelles est >10⁻³ mbar·L/s, tandis que la bride plate en acier inoxydable de Longan maintient un taux de fuite d'étanchéité de ≤10⁻⁵ mbar·L/s, améliorant ainsi la fiabilité de l'étanchéité de deux ordres de grandeur.

Innovations structurelles :

● Conception de nervures de renfort radial :Les nervures de renfort radiales ajoutées à l'arrière de la bride réduisent la concentration des contraintes locales de 48 %, rendant la répartition des contraintes plus uniforme dans des conditions de hors charge.
● Structure en nid d'abeille à haute rigidité :La couche centrale bionique en nid d'abeille offre une excellente rigidité à la flexion, résistant à la déformation de la face de la bride.

Résultats des tests de vibration : dans le test de vibration sur bande de fréquence 50-200 Hz standard ISO 10816-3, le taux d'atténuation d'amplitude atteint 92 %, résolvant efficacement le problème du desserrage des boulons dans des conditions de pulsation à haute pression.

5. Avertissement intelligent et adaptabilité aux environnements extrêmes

Technologie d'avertissement intelligente :

● Couche indicatrice d'usure en nano-zircone :Ce matériau est noyé dans la surface d'étanchéité. Lorsque l'épaisseur est inférieure à 0,1 mm, un changement de couleur visible donne un avertissement, permettant de juger de l'état d'étanchéité sans équipement professionnel.
● Conception de trou de boulon double conique :L'atténuation de la précharge sous une fluctuation de pression de 35 MPa est contrôlée dans une plage ≤ 5 % (structure traditionnelle ≥ 20 %), garantissant une fiabilité de connexion à long terme.

Résultats des tests en environnement extrême (tous issus de mesures réelles) :

Conditions environnementales	Données mesurées	Norme d'essai
Impact à basse température (-70°C)	Énergie d'impact Charpy 89J (norme nationale ≥34J)	GB/T229-2020
Corrosion en haute mer (5 000 m)	Taux de corrosion équivalent sur 30 ans 0,03 mm/an	ASTM G111-97
Abrasion du sable et de la poussière (120 m/s)	Profondeur des dommages à la surface d'étanchéité ≤8 μm (10 000 heures)	ISO 5890:2012

Ces données montrent que le produit peut fonctionner de manière stable pendant de longues périodes dans les basses températures polaires, dans les environnements de brouillard salin à haute pression en haute mer et dans les environnements désertiques chargés de sable à grande vitesse.

Processus de produit

1.Matériaux et processus de fabrication

Longan adopte les trois innovations de processus suivantes pour garantir les hautes performances de la bride plate en acier inoxydable :

● Acier à haute teneur en carbone trempé par gradient :En contrôlant avec précision les vitesses de chauffage et de refroidissement, une répartition progressive de la dureté depuis la surface de haute dureté jusqu'au noyau de haute ténacité est formée, évitant ainsi le risque de fissuration de la trempe complète traditionnelle tout en optimisant la résistance à la corrosion.
● Structure bionique en nid d'abeille :S'inspirant de la géométrie hexagonale des ruches, l'analyse par éléments finis vérifie que la résistance à la flexion est 65 % supérieure à celle d'une bride pleine de même poids.
● Anneau de renfort intégré en alliage de titane :Anneau Ti-6Al-4V avec une limite d'élasticité de 1 250 MPa et une densité de seulement 60 % de l'acier. L'anneau est collé au substrat en acier inoxydable par ajustement serré, limitant ainsi efficacement la déformation plastique du col.

De plus, diverses nuances telles que l'acier inoxydable 304, 316, 316L et duplex sont disponibles pour la sélection des matériaux afin de répondre aux différentes exigences des milieux corrosifs.

2. Services d'assurance qualité et de personnalisation

L'usine interne de Longan est située à Longwan, Wenzhou. Tirant parti de l'avantage en matière de matière première en acier inoxydable du groupe Tsingshan Holding, combiné à ses propres capacités de forgeage, de traitement thermique et d'usinage, il a formé une chaîne de production complète. Chaque bride plate en acier inoxydable est accompagnée de certificats de matériaux traçables (y compris la composition chimique et les propriétés mécaniques), d'enregistrements de courbes de traitement thermique, de rapports d'inspection dimensionnelle et de rapports d'essais hydrostatiques/pneumatiques.

Points clés du contrôle qualité :

●Contrôle à réception des matières premières : analyse spectrale, tests de corrosion intergranulaire, échantillonnage des propriétés mécaniques.
●Contrôle de processus : surveillance en temps réel des courbes de température du four de traitement thermique, enregistrement automatique des paramètres de trempe par gradient.
●Inspection du produit fini : inspection dimensionnelle à 100 %, contrôle par magnétoscopie ou ressuage à 10 %, échantillonnage par lots pour la pression d'éclatement.
●Témoignage par un tiers : des tests de témoins sur site par SGS, BV ou d'autres agences peuvent être organisés sur demande.

Options de personnalisation :

●Différentes nuances d'acier inoxydable (304, 316, 316L, 2205, etc.)
●Dimensions non standard et pressions nominales spéciales
●Étiquetage privé (marquage laser, emballage personnalisé)
●Quantité minimum de commande flexible - commande minimum d'une pièce

Assistance technique

Longan fournit des services techniques complets pour les brides plates en acier inoxydable, couvrant l'ensemble du processus, du conseil de sélection au support après-vente :

● Assistance à la sélection et à la conception :Une équipe d'ingénieurs professionnels peut fournir des suggestions de sélection optimisées pour la pression nominale des brides, la qualité du matériau et le type de face d'étanchéité en fonction de la pression de service du client, de la corrosivité du fluide, de la plage de température et des conditions d'installation. Pour les tailles non standard ou les conditions de travail particulières, des rapports d'analyse par éléments finis (FEA) peuvent être fournis.

● Services d'échantillons et de tests :Les acheteurs internationaux peuvent demander des échantillons gratuits (frais d'échantillonnage remboursables, fret à la charge de l'acheteur). L'usine de Longan est équipée d'une machine d'essai de pression de 3 000 tonnes, d'un banc d'essai de fatigue cyclique, d'un testeur d'impact à basse température de -80 °C et d'une chambre de simulation de corrosion à haute pression en haute mer. Les clients peuvent assister sur site à des tests de pression d’éclatement, des tests de fatigue cyclique ou des tests en environnement extrême. Les rapports d'essais sont délivrés par un laboratoire interne qualifié CNAS.

● Coordination des tests tiers :À la demande du client, des agences de renommée internationale telles que SGS, BV et TÜV peuvent être mandatées pour vérifier les performances des produits, y compris l'analyse de la composition chimique, les tests de propriétés mécaniques, les tests non destructifs (MT/PT/UT) et les tests de pression. Les rapports de tests sont livrés avec la marchandise.

● Conseils d'installation et de maintenance :Des manuels d'installation et de maintenance (PDF) en chinois et en anglais sont fournis, comprenant la sélection des joints, les tableaux de couples de précharge des boulons, les étapes de serrage des trous de boulons doubles coniques et les points d'inspection réguliers. Pour les clients achetant en gros, une formation à l’installation sur site ou des conseils vidéo peuvent être fournis.

● Traçabilité qualité après-vente :Chaque bride possède un numéro de série unique. Grâce au système de demande de commande du site Web de Longan, les certificats de matériaux, les courbes de traitement thermique, les rapports d'inspection dimensionnelle et les enregistrements de tests peuvent être retracés en ligne. La période de garantie du produit est de 18 mois (à compter de la date d'expédition). Pour les fuites ou les dommages causés par des défauts de fabrication pendant la période de garantie, Longan propose un remplacement gratuit.

● Mécanisme de réponse rapide :Les demandes techniques reçoivent une réponse dans les 4 heures et des plans de traitement préliminaires pour les problèmes de qualité sont fournis dans les 24 heures. Les articles en stock standard sont expédiés sous 3 jours ouvrables et les articles personnalisés ont un délai de livraison de 15 à 30 jours.

Les acheteurs internationaux peuvent envoyer des exigences techniques à l'équipe commerciale de Longan pour obtenir des échantillons gratuits et des conseils techniques professionnels de la part de l'équipe de fabrication.

FAQ

Q : Quelle est la durée de vie de la résistance à la corrosion dans les environnements d’eau de mer ?
R : Selon le test de corrosion accéléré de la norme ASTM G111-97, le taux de corrosion équivalent sur 30 ans n'est que de 0,03 mm/an. Sur la base de ce taux, la durée de vie de la bride en matière de résistance à la corrosion dépasse de loin la durée de vie de conception conventionnelle (généralement 20 à 30 ans) et peut répondre aux exigences du cycle de vie complet des plates-formes offshore et de l'ingénierie en haute mer.

Q : Quelle est la différence entre ce produit et les brides ordinaires en acier inoxydable ?
R : La différence réside dans trois technologies de base : la structure bionique en nid d'abeille (augmentation de 65 % de la résistance à la flexion), le processus de trempe par gradient (répartition optimisée des propriétés du matériau) et l'anneau de renforcement intégré en alliage de titane (limite d'élasticité de 1 250 MPa). Les brides ordinaires en acier inoxydable n'ont pas de capacité portante à ultra haute pression, tandis que le produit de Longan peut résister à une pression d'éclatement de 42 MPa et répondre aux applications à ultra haute pression telles que les pompes de fracturation du gaz de schiste.

Q : À quelles conditions de température extrêmes convient-il ?
R : Dans des conditions de température ultra-basse de -70 °C, l'énergie d'impact Charpy atteint 89 J, bien supérieure à l'exigence de la norme nationale de ≥ 34 J. Cela est dû à l'optimisation de la résistance du matériau à basse température grâce au processus de trempe par gradient, ce qui le rend adapté aux environnements difficiles à basse température tels que les pipelines polaires et le transport de GNL. Dans le même temps, dans des conditions de température élevée (par exemple 200 °C), le matériau trempé par gradient conserve une résistance élevée.

Q : Longan peut-il fournir le produit de différentes qualités d’acier inoxydable ?
R : Oui. Longan s'appuie sur le système de production complet de son usine interne et prend en charge la production sur mesure de différents matériaux en acier inoxydable (acier inoxydable 304, 316, 316L, 2205 duplex, etc.). Les acheteurs internationaux peuvent envoyer des exigences techniques spécifiques pour obtenir des échantillons gratuits et des conseils professionnels de la part de l'équipe de fabrication. La société est située au n° 620 Mingzhu Road, rue Yongxing, district de Longwan, ville de Wenzhou, province du Zhejiang. L'approvisionnement en matières premières repose sur Tsingshan Holding Group, formant un système complet de production et d'approvisionnement.

Q : Comment vérifier les performances de résistance à la corrosion du produit ?
R : Longan peut fournir à ses clients des tests de simulation de corrosion en haute mer conformément à la norme ASTM G111-97, ou faire appel à des laboratoires tiers pour des tests de corrosion intergranulaire, des tests de brouillard salin, etc. à la demande du client. Des rapports de test sont fournis avec le produit et les clients peuvent également assister au processus de test en usine.

Résumé:La bride plate en acier inoxydable de Longan combine les avantages de résistance à la corrosion de l'acier inoxydable avec trois technologies de base : une structure bionique en nid d'abeille, un processus de trempe par gradient et un anneau de renforcement intégré en alliage de titane. Il fonctionne parfaitement dans des environnements extrêmement corrosifs et dans des conditions de travail à ultra haute pression. Il a passé la certification API 6A PSL 3G et constitue un choix de bride idéal pour l'ingénierie pétrolière et gazière offshore, le forage en haute mer et les pipelines corrosifs à ultra haute pression. Envoyez vos besoins pour obtenir des échantillons gratuits et des devis professionnels.
