Que sont les brides à long col à souder et pourquoi sont-elles essentielles pour les systèmes de tuyauterie haute pression

Long Brides à collerette à souder (brides LWN)sont des composants spécialement conçus pour les systèmes de tuyauterie à haute pression, haute température et de service critique. Dotées d'un moyeu conique allongé, ces brides offrent une répartition supérieure des contraintes, une résistance à la fatigue améliorée et une intégrité structurelle améliorée par rapport aux brides à col soudé standard. Cet article explore ce que sont les brides à col soudé long, comment elles fonctionnent, leurs normes de fabrication, les options de matériaux, les applications clés et pourquoi elles sont essentielles dans des industries exigeantes telles que le pétrole et le gaz, la pétrochimie et la production d'électricité.

Table des matières

• 1. Qu'est-ce qu'une bride à long col à souder ?
• 2. Principales caractéristiques de conception des brides à col soudé long
• 3. Pourquoi les brides à col soudé long sont essentielles pour les systèmes haute pression
• 4. Brides à col à souder longues par rapport aux brides à col à souder standard
• 5. Processus de fabrication et contrôle qualité
• 6. Matériaux utilisés dans les brides à col soudé long
• 7. Applications industrielles
• 8. Normes et spécifications applicables
• 9. Sélection du bon fournisseur de brides à col soudé long
• 10. Foire aux questions (FAQ)

1. Qu'est-ce qu'une bride à long col à souder ?

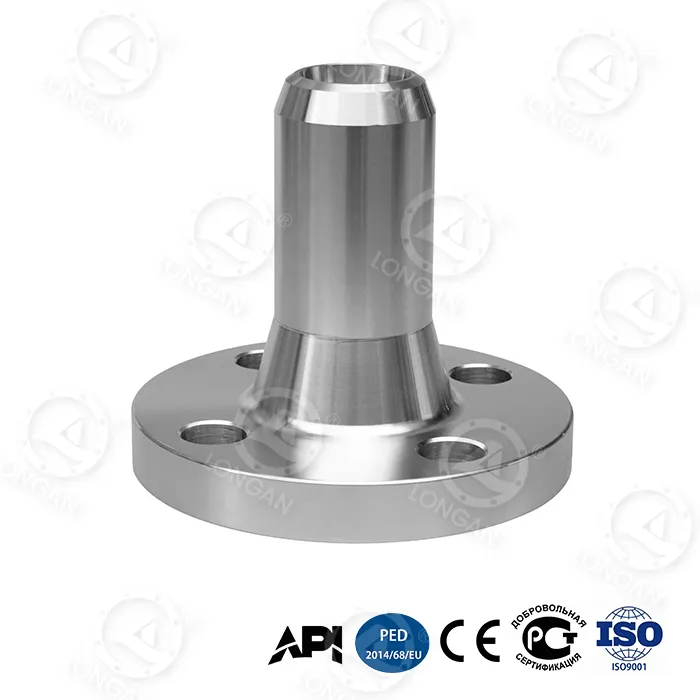

A Bride à col long à souderest un type de bride à col soudé caractérisé par un col allongé (moyeu) qui se rétrécit progressivement de la face de la bride vers le bas jusqu'à l'épaisseur de la paroi du tuyau. Cette longueur de moyeu étendue offre une transition en douceur, minimisant la concentration de contraintes au niveau du joint soudé.

Contrairement aux brides à col soudé standard, les brides à col soudé long sont généralement conçues et usinées sur mesure pour répondre aux exigences spécifiques de la tuyauterie. Ils sont largement utilisés dans des conditions de service sévères où la sécurité, la fiabilité et les performances à long terme sont essentielles.

2. Principales caractéristiques de conception des brides à col soudé long

• Moyeu conique étendu :Améliore la répartition de la charge et réduit la concentration des contraintes.
• Connexion soudée bout à bout :Assure un soudage à pénétration complète pour une résistance maximale.
• Longueur du moyeu personnalisée :Peut être conçu pour répondre aux exigences spécifiques du projet.
• Intégrité structurelle élevée :Idéal pour le chargement cyclique et la dilatation thermique.

3. Pourquoi les brides à col soudé long sont essentielles pour les systèmes haute pression

Les systèmes de tuyauterie haute pression sont soumis à des forces internes extrêmes, à des fluctuations de température et à des contraintes mécaniques. Les brides à col soudé long jouent un rôle essentiel dans l’atténuation de ces risques.

1. Ils réduisent la concentration des contraintes à la jonction bride-tuyau.
2. Ils améliorent la résistance à la fatigue sous pression cyclique.
3. Ils améliorent la fiabilité et la sécurité globales du système.

Dans des secteurs tels que les plates-formes pétrolières offshore et les centrales nucléaires, la défaillance n'est pas une option, ce qui fait des brides à col soudé long un choix privilégié.

4. Brides à col à souder longues par rapport aux brides à col à souder standard

5. Processus de fabrication et contrôle qualité

Les brides à col soudé long sont généralement fabriquées par forgeage, suivi d'un usinage de précision. Le processus comprend :

• Sélection des matériaux et préparation des billettes
• Forgeage à chaud pour former la bride et le moyeu
• Usinage CNC pour des tolérances serrées
• Traitement thermique (si nécessaire)
• Contrôles non destructifs (UT, RT, MPI)

Les fabricants aimentLonganeeemettre en œuvre des systèmes de contrôle de qualité stricts pour garantir le respect des normes internationales.

6. Matériaux utilisés dans les brides à col soudé long

7. Applications industrielles

• Installations pétrolières et gazières en amont et en aval
• Usines de traitement pétrochimique et chimique
• Production d'électricité (thermique et nucléaire)
• Plateformes offshore et pipelines sous-marins

8. Normes et spécifications applicables

Les brides à col soudé long sont généralement fabriquées conformément à :

• ASME B16.5
• ASME B16.47 séries A et B
• ASTM A105 / A182 / A350
• API et spécifications spécifiques au projet

9. Sélection du bon fournisseur de brides à col soudé long

Lors de la sélection d'un fournisseur, tenez compte des facteurs suivants :

1. Capacité de fabrication et certifications
2. Traçabilité des matériaux et rapports d'inspection
3. Assistance à la personnalisation et à l’ingénierie
4. Des références de projets éprouvées

Longaneeeest reconnu pour fournir des brides à long col à souder de haute qualité avec des délais de livraison fiables et une assurance qualité stricte.

10. Foire aux questions (FAQ)

Q1 : Les brides à col soudé long sont-elles normalisées ?

Ils sont généralement fabriqués sur mesure mais conçus selon les normes ASME et ASTM.

Q2 : Pourquoi les brides à col soudé long sont-elles plus chères ?

Le moyeu allongé, le matériau supplémentaire et l'usinage entraînent un coût initial plus élevé, mais offrent des économies à long terme grâce à la fiabilité.

Q3 : Les brides à col soudé long peuvent-elles être utilisées dans des environnements corrosifs ?

Oui, surtout lorsqu'ils sont fabriqués en acier inoxydable ou en alliages duplex.

Q4 : Quelles inspections sont requises ?

Les inspections typiques incluent UT, RT, les contrôles dimensionnels et les tests PMI.

Conclusion

Les brides à col soudé long sont un composant essentiel des systèmes de tuyauterie critiques et à haute pression. Leur conception supérieure, leur répartition améliorée des contraintes et leur durabilité exceptionnelle en font la solution privilégiée pour les industries où la sécurité et les performances ne peuvent être compromises.

Si vous recherchez des brides à long col à souder fiables et de haute qualité, appuyées par une expertise en ingénierie,Longaneeeest votre partenaire de confiance.Contactez-nousaujourd'hui pour discuter des exigences de votre projet et recevoir une assistance technique professionnelle.
