Pourquoi les systèmes de canalisations galvanisées préfèrent-ils les brides filetées ?

Dans une usine de traitement des eaux à la périphérie de Shanghai, une équipe de maintenance remplace une section de conduite en acier galvanisé. Le tuyau est en service depuis plus d’une décennie et le revêtement galvanisé l’a protégé de la corrosion. L'équipage doit connecter la nouvelle section au système existant. Ils ont deux options : souder la connexion ou utiliser une bride filetée. Le soudage nécessiterait de meuler le revêtement galvanisé, ce qui rendrait la zone de soudure vulnérable à la corrosion. Cela nécessiterait également des permis de travail à chaud et du matériel spécialisé. La bride filetée, en revanche, peut être installée avec de simples outils manuels, sans endommager le revêtement protecteur et sans nécessiter de travail à chaud. C'est pourquoi les systèmes de canalisations galvanisées préfèrent les brides filetées. Le choix n’est pas seulement une question de commodité ; il s'agit de préserver l'intégrité de la protection contre la corrosion et d'assurer la fiabilité à long terme de l'ensemble du système.

La bride filetée est un type de bride qui est reliée au tuyau au moyen d'un filetage. Il est disponible dans une gamme de tailles et de pressions nominales pour s'adapter à différentes applications. Dans un système de canalisations galvanisées, lebride filetéeoffre plusieurs avantages par rapport aux autres types de brides, notamment les brides à col soudé, les brides à enfiler et les brides à recouvrement. Cet article examinera les raisons techniques et pratiques pour lesquelles les brides filetées sont le choix préféré pour les systèmes de canalisations galvanisées. Nous aborderons l'impact du soudage sur les revêtements galvanisés, l'efficacité de l'installation des raccords filetés, les performances d'étanchéité des brides filetées et les spécifications des matériaux qui garantissent la compatibilité. Nous fournirons également des spécifications détaillées des produits de notre usine de Bride Cie., Ltd de Wenzhou Longan.

Table des matières

• 1. Qu'est-ce qu'une bride filetée et comment fonctionne-t-elle ?
• 2. Pourquoi le soudage endommage-t-il les systèmes de canalisations galvanisées ?
• 3. Comment l’installation d’une bride filetée préserve-t-elle le revêtement de zinc ?
• 4. Quelles sont les caractéristiques d’étanchéité et de performance en pression ?
• 5. Quels matériaux et spécifications garantissent la compatibilité ?
• 6. Comment la bride filetée se compare-t-elle aux autres types de brides ?
• 7. Foire aux questions (FAQ)
• 8. Conclusion

1. Qu'est-ce qu'une bride filetée et comment fonctionne-t-elle ?

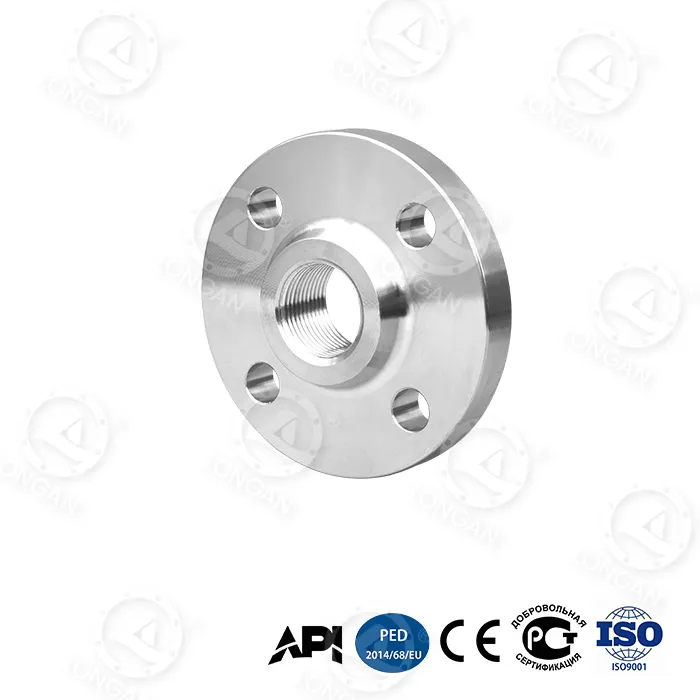

Une bride filetée est un type de bride de tuyau fixée au tuyau au moyen d'un filetage. La bride a un alésage fileté qui correspond au filetage externe de l'extrémité du tuyau. Pour installer la bride, l'extrémité du tuyau est filetée et la bride est vissée sur le tuyau. La bride est ensuite fixée en place avec une soudure d'étanchéité ou une soudure d'appui, bien que dans de nombreuses applications basse pression, aucune soudure ne soit nécessaire. Le raccord fileté fournit une garniture mécanique capable de résister à des pressions et des températures modérées. Les brides filetées sont disponibles dans une gamme de tailles, de 1/2 pouce à 24 pouces, et dans des classes de pression de 150 à 2 500. Elles sont couramment utilisées dans le traitement de l'eau, le traitement chimique et les systèmes de tuyauterie industrielle où le soudage n'est ni pratique ni souhaitable.

La conception d’une bride filetée est simple mais efficace. La face de la bride est généralement surélevée ou plate, selon la bride d'accouplement. L'alésage fileté est usiné selon une tolérance précise pour garantir un bon ajustement avec le filetage du tuyau. La bride est généralement en acier forgé, en acier moulé ou en acier inoxydable, selon l'application. Dans un système de canalisations galvanisées, la bride filetée est également galvanisée pour correspondre au tuyau et assurer une protection contre la corrosion. Le tableau ci-dessous résume les composants clés et leurs fonctions.

ÀBride Cie., Ltd de Wenzhou Longan., notre usine fabrique des brides filetées dans une gamme de tailles, de pressions nominales et de matériaux. Nous proposons des brides filetées galvanisées spécialement conçues pour être utilisées dans les systèmes de canalisations galvanisées. Nos brides sont fabriquées selon les normes internationales, notamment ANSI B16.5, DIN et JIS, garantissant la compatibilité avec une large gamme de tuyaux et de raccords.

2. Pourquoi le soudage endommage-t-il les systèmes de canalisations galvanisées ?

Un tuyau galvanisé est un tuyau en acier recouvert d'une couche de zinc pour le protéger de la corrosion. Le revêtement de zinc agit comme une anode sacrificielle, ce qui signifie qu'il se corrodera préférentiellement par rapport à l'acier, protégeant ainsi l'acier de la rouille. Cette protection est efficace tant que le revêtement de zinc reste intact. Lorsque le tuyau est soudé, la chaleur du processus de soudage brûle le revêtement de zinc dans la zone affectée par la chaleur. Cela laisse l’acier sous-jacent exposé et vulnérable à la corrosion. De plus, le processus de soudage peut produire des fumées toxiques provenant du zinc vaporisé, ce qui peut être dangereux pour le soudeur. Le tableau ci-dessous résume les effets du soudage sur les tuyaux galvanisés.

Ces effets font du soudage une option indésirable pour connecter des tuyaux galvanisés. L’alternative est d’utiliser une connexion mécanique ne nécessitant pas de chaleur. La bride filetée est l'une de ces connexions. En vissant la bride sur l'extrémité filetée du tube, le revêtement de zinc est préservé et la protection contre la corrosion du système reste intacte. Dans notre usine, nous comprenons l'importance de préserver le revêtement galvanisé. Nos brides filetées sont conçues pour fournir une connexion mécanique fiable sans compromettre l'intégrité du tuyau.

3. Comment l’installation d’une bride filetée préserve-t-elle le revêtement de zinc ?

L'installation d'une bride filetée est un processus mécanique simple qui ne nécessite pas de chaleur. L'extrémité du tuyau est filetée à l'aide d'une machine à fileter les tuyaux ou d'un enfileur manuel. Le processus de filetage enlève une petite quantité de matière de l’extrémité du tuyau, mais le revêtement de zinc du reste du tuyau reste intact. La bride est ensuite vissée sur l'extrémité filetée du tuyau. Les filetages s'engagent pour créer une garniture mécanique. Dans certains cas, un produit d'étanchéité pour filetage ou un ruban adhésif est appliqué sur les filetages pour améliorer l'étanchéité. La bride est ensuite boulonnée à la bride d'accouplement, complétant ainsi la connexion. L'ensemble du processus peut être réalisé avec de simples outils manuels, sans avoir besoin de permis de travail à chaud ou d'équipement de soudage spécialisé. Le tableau ci-dessous résume les étapes d'installation d'une bride filetée.

Le processus d’installation est rapide, propre et sûr. Elle peut être réalisée dans des zones où le travail à chaud n'est pas autorisé, comme dans des atmosphères explosives ou dans des espaces confinés. Cela élimine également le besoin de recouvrir la zone de soudure, ce qui permet d'économiser du temps et des matériaux. Dans notre usine, nous fournissons des instructions d'installation détaillées avec nos brides filetées, et notre équipe technique est disponible pour répondre à toutes vos questions.

4. Quelles sont les caractéristiques d’étanchéité et de performance en pression ?

Les performances d'étanchéité d'une bride filetée dépendent de la qualité de l'engagement du filetage et de l'utilisation d'un produit d'étanchéité pour filetage approprié. Lorsqu'il est correctement installé, un raccord fileté peut fournir un joint étanche à des pressions et des températures modérées. La pression nominale d'une bride filetée est déterminée par sa conception, son matériau et sa taille. Les brides filetées standard sont disponibles dans les classes de pression de 150 à 2 500. Le tableau ci-dessous résume les valeurs nominales de pression et de température typiques de nos brides filetées.

Il est important de noter que la pression nominale d’un raccord fileté est généralement inférieure à celle d’un raccord soudé de même taille et classe. En effet, les filetages réduisent l'épaisseur de la paroi du tuyau et créent une concentration de contraintes. Pour cette raison, les brides filetées sont généralement utilisées dans les applications à basse pression ou lorsque l'épaisseur de la paroi du tuyau est suffisante pour accueillir les filetages. Dans un système de canalisations galvanisées, la pression nominale de la bride filetée doit correspondre à la pression nominale du tuyau et du système. Dans notre usine, nous pouvons vous aider à sélectionner la classe de pression appropriée pour votre application.

5. Quels matériaux et spécifications garantissent la compatibilité ?

Le matériau de la bride filetée doit être compatible avec le matériau du tuyau et le fluide transporté. Pour les systèmes de canalisations galvanisées, la bride est généralement en acier galvanisé, qui correspond au tuyau et offre le même niveau de protection contre la corrosion. La bride peut également être en acier inoxydable ou en d'autres matériaux si nécessaire. Les spécifications d'une bride filetée incluent la taille, la classe de pression, le matériau, le type de filetage et le type de face de la bride. Le tableau ci-dessous résume les principales spécifications de nos brides filetées galvanisées.

Chez Wenzhou Longan Flange Co., Ltd., notre usine fabrique des brides filetées pour répondre à ces spécifications et plus encore. Nous pouvons personnaliser la bride pour répondre aux exigences spécifiques du projet, notamment des tailles spéciales, des matériaux spéciaux et des types de filetage spéciaux. Notre processus de contrôle qualité comprend une inspection dimensionnelle, une jauge de filetage et des tests de pression pour garantir que chaque bride répond aux normes requises.

6. Comment la bride filetée se compare-t-elle aux autres types de brides ?

Lors de la sélection d'une bride pour un système de canalisations galvanisées, les ingénieurs disposent de plusieurs options, notamment des brides à col soudé, des brides à enfiler, des brides à recouvrement et des brides filetées. Chaque type a ses propres avantages et inconvénients. Le tableau ci-dessous compare les principales caractéristiques de ces types de brides.

Comme le montre le tableau, la bride filetée est le seul type qui préserve le revêtement galvanisé sans nécessiter de composants ou de procédures supplémentaires. La bride à recouvrement peut également préserver le revêtement si une extrémité tronquée galvanisée est utilisée, mais elle nécessite plus de composants et est plus coûteuse. Les brides Weld Neck et Slip-On nécessitent un soudage, ce qui endommage le revêtement et nécessite un nouveau revêtement. Pour ces raisons, la bride filetée est le choix préféré pour les systèmes de canalisations galvanisées.

7. Foire aux questions (FAQ)

Question 1 : Quelle est la pression nominale maximale pour une bride filetée dans un système de canalisations galvanisées ?

Réponse : Les brides filetées sont disponibles dans des classes de pression allant jusqu'à 2 500. Cependant, la pression nominale maximale d'un raccord fileté est généralement inférieure à celle d'un raccord soudé de même taille et classe. En effet, les filetages réduisent l'épaisseur de la paroi du tuyau et créent une concentration de contraintes. Pour la plupart des systèmes de canalisations galvanisées, des brides de classe 150 ou de classe 300 suffisent. Chez Wenzhou Longan Flange Co., Ltd., nous pouvons vous aider à sélectionner la classe de pression appropriée pour votre application.

Question 2 : Une bride filetée peut-elle être utilisée dans une application à haute température ?

Réponse : Les brides filetées peuvent être utilisées dans des applications à haute température, mais la température nominale dépend du matériau de la bride et du joint. Les brides standard en acier au carbone galvanisé conviennent à des températures allant jusqu'à 200°C. Pour des températures plus élevées, des brides en acier inoxydable ou en acier allié peuvent être nécessaires. Il est important de sélectionner une bride et un joint adaptés à la température de fonctionnement du système.

Question 3 : Quel type de produit d'étanchéité pour filetage doit être utilisé avec une bride filetée ?

Réponse : Le ruban PTFE ou la pâte à tube est couramment utilisé comme produit d'étanchéité pour filetage des brides filetées. Le ruban PTFE est facile à appliquer et offre une bonne étanchéité à l'eau et à de nombreux autres fluides. La pâte à pipe est une pâte qui est appliquée sur les filetages et fournit une étanchéité plus robuste pour des pressions plus élevées. Le choix dépend de l'application et du fluide transporté. Suivez toujours les recommandations du fabricant pour le scellant.

Question 4 : Comment garantir une connexion sans fuite avec une bride filetée ?

Réponse : Pour garantir une connexion sans fuite, suivez ces étapes : nettoyez soigneusement les filetages, appliquez le produit d'étanchéité pour filetage uniformément, vissez la bride sur le tuyau à la main, puis serrez avec une clé à tube. Ne serrez pas trop, car cela pourrait endommager les filetages ou fissurer la bride. Utilisez une clé dynamométrique calibrée si disponible. Enfin, boulonnez la bride à la bride d'accouplement, en serrant les boulons en étoile pour assurer une pression uniforme sur le joint. Notre usine fournit des instructions d'installation détaillées avec nos brides filetées.

Question 5 : Les brides filetées galvanisées conviennent-elles aux systèmes d'eau potable ?

Réponse : Oui, les brides filetées galvanisées conviennent aux systèmes d'eau potable, à condition que la galvanisation soit effectuée selon une norme approuvée pour le contact avec l'eau potable. Le revêtement de zinc est inerte et ne libère pas de substances nocives dans l'eau. Dans notre usine, nous utilisons une galvanisation à chaud qui répond aux exigences de la norme ASTM A153 et d'autres normes pertinentes pour les applications d'eau potable.

8. Conclusion

Les systèmes de canalisations galvanisées préfèrent les brides filetées car elles offrent une combinaison d'efficacité d'installation, de protection contre la corrosion et d'intégrité de connexion qu'aucun autre type de bride ne peut égaler. Le raccord fileté élimine le besoin de soudage, qui endommagerait le revêtement galvanisé et exposerait le tuyau à la corrosion. Il permet une installation rapide, propre et sûre sans permis de travail à chaud ni équipement spécialisé. Il préserve le revêtement de zinc, garantissant ainsi que la protection contre la corrosion de l'ensemble du système reste intacte. Et il fournit un joint fiable et étanche pour des pressions et des températures modérées. Chez Wenzhou Longan Flange Co., Ltd., notre usine fabrique des brides filetées de haute qualité spécialement conçues pour les systèmes de canalisations galvanisées. Nous utilisons uniquement les meilleurs matériaux et suivons des procédures de contrôle de qualité rigoureuses pour garantir que chaque bride répond aux normes de performance et de fiabilité les plus élevées.

Que vous conceviez un nouveau système de canalisations galvanisées ou entreteniez un système existant, nous vous invitons à contacter notre équipe technique pour discuter de vos besoins. Nous pouvons fournir des spécifications détaillées du produit, une aide à la sélection des matériaux et une assistance aux applications. Notre engagement envers la qualité et la satisfaction de nos clients a fait de nous un partenaire de confiance pour les projets de traitement de l'eau et de tuyauterie industrielle et commerciale dans le monde entier.

Contactez Wenzhou Longan Flange Co., Ltd. aujourd'huipour discuter de vos besoins en matière de brides filetées et découvrir comment nos brides peuvent améliorer la fiabilité et l'efficacité de votre système de canalisations galvanisées.
