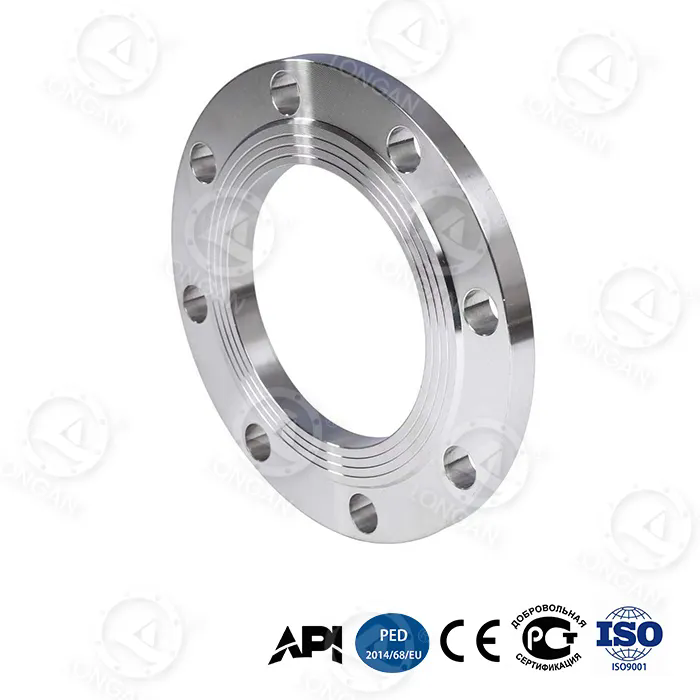

Dans une usine pétrochimique, un raccord à bride plate boulonnée doit contenir du fluide de procédé à des pressions supérieures à 100 bars et des températures supérieures à 400°C. Le joint n'est pas créé par un seul composant, mais par un système : les faces de bride, le joint et les boulons. Lorsque les boulons sont serrés, ils génèrent une force de serrage qui comprime le joint entre les faces de la bride. Le joint, à son tour, se déforme et remplit les irrégularités microscopiques sur les surfaces des brides, créant ainsi une barrière qui empêche les fuites. Cela semble assez simple. Pourtant, les fuites de brides sont l’une des causes les plus courantes d’accidents industriels et de pertes de production. La raison en est que l'obtention d'une étanchéité fiable nécessite un équilibre précis entre la charge des boulons, la compression du joint et la rigidité de la bride, un équilibre qui est facilement perturbé par une mauvaise installation, un couple de boulon incorrect ou une mauvaise qualité de la face de la bride.
La question de savoir comment unbride platePour obtenir une étanchéité fiable avec des boulons, il ne suffit pas de serrer les boulons jusqu'à ce qu'ils soient bien serrés. C'est une question d'ingénierie. La charge du boulon doit être suffisante pour comprimer suffisamment le joint pour assurer l'étanchéité, mais pas au point d'écraser le joint ou de céder les boulons. Les faces des brides doivent être suffisamment plates et lisses pour permettre au joint de s'adapter, mais pas si lisses que le joint ne puisse pas saisir. Les boulons doivent être serrés dans un ordre spécifique pour assurer une répartition uniforme de la charge. Et l'ensemble doit être conçu pour résister à la pression de fonctionnement, à la température et aux cycles thermiques sans perdre sa force d'étanchéité. Cet article examinera chacun de ces facteurs en détail technique, offrant ainsi une compréhension complète de l'étanchéité des brides plates boulonnées aux ingénieurs, aux professionnels de la maintenance et aux spécialistes des achats. ÀBride Cie., Ltd de Wenzhou Longan., notre usine fabrique des brides plates depuis plus de deux décennies et nous avons développé une compréhension approfondie des facteurs qui déterminent la fiabilité de l'étanchéité.
Pour comprendre comment une bride plate réalise une étanchéité fiable, nous devons d’abord comprendre la mécanique du joint boulonné. Lorsqu'un boulon est serré, il est étiré élastiquement. Le boulon agit comme un ressort et la tension dans le boulon crée une force de serrage qui rapproche les deux faces de la bride. Cette force de serrage est transmise au joint par les faces de la bride. Le joint, constitué d'un matériau plus souple que la bride, est comprimé. En se comprimant, il s'écoule dans les vallées microscopiques et raye la face de la bride, créant un chemin tortueux dans lequel le fluide sous pression ne peut pas facilement pénétrer. L'étanchéité est obtenue lorsque le joint est suffisamment comprimé pour combler ces irrégularités et lorsque la contrainte résiduelle de compression sur le joint est supérieure à la pression interne du fluide.
Le principe clé est que le joint doit être maintenu en état de compression pendant toute la durée de vie du joint. Si la contrainte de compression descend en dessous d'un niveau critique, le joint fuira. La contrainte de compression peut diminuer pour plusieurs raisons. Le joint peut se détendre (fluer) avec le temps, notamment à des températures élevées. Les boulons peuvent perdre de la tension en raison de la relaxation ou des vibrations. Les faces des brides peuvent se séparer en raison de la dilatation thermique ou de la flexion. La conception de la bride plate doit tenir compte de tous ces facteurs. Une bride plus épaisse et plus rigide résistera à la flexion et maintiendra une contrainte de compression plus uniforme sur le joint. Un plus grand nombre de boulons plus petits fournira une force de serrage plus uniforme qu'un plus petit nombre de boulons plus gros. Et le matériau du joint doit être choisi pour résister à la relaxation et aux attaques chimiques.
Le tableau suivant résume les forces et facteurs clés qui déterminent la fiabilité d'un joint à bride plate boulonnée.
| Facteur | Description | Impact sur l'étanchéité |
| Tension des boulons | L'étirement élastique du boulon une fois serré | Fournit la force de serrage qui comprime le joint |
| Compression du joint | La déformation du joint sous la charge du boulon | Remplit les irrégularités de la surface et crée le joint |
| Rigidité de la bride | La résistance de la bride à la flexion sous la charge des boulons | Assure une compression uniforme du joint sur toute la face |
| Détente du joint | La perte de contrainte de compression au fil du temps | Réduit la force d’étanchéité ; doit être minimisé |
| Effets thermiques | Expansion différentielle des boulons, des brides et du joint | Peut augmenter ou diminuer la charge des boulons |
| Pression interne | La force exercée par le fluide de procédé | A tendance à séparer les brides ; doit être contré par la charge du boulon |
Chez Wenzhou Longan Flange Co., Ltd., nous concevons nos brides plates pour optimiser ces facteurs. Nos brides sont fabriquées en acier de haute qualité et sont usinées selon des dimensions précises pour garantir un ajustement et une répartition de la charge appropriés. Nous fournissons également des conseils techniques sur la sélection des boulons, la sélection des joints et les procédures de serrage pour aider nos clients à obtenir des joints fiables dans leurs applications spécifiques.
La charge des boulons est la variable la plus importante pour obtenir une étanchéité fiable. Si la charge du boulon est trop faible, le joint ne sera pas suffisamment comprimé pour assurer l'étanchéité. Si la charge sur les boulons est trop élevée, le joint peut être écrasé, les boulons peuvent céder ou la bride peut être endommagée. La charge cible des boulons est déterminée par la recommandation du fabricant du joint, qui spécifie la contrainte de compression minimale et maximale pour le matériau du joint. Cette contrainte est ensuite convertie en valeur de couple en utilisant le frottement du filetage du boulon et la géométrie du joint. La relation couple-tension est donnée par la formule : T = K × D × F, où T est le couple, K est le facteur d'écrou (un coefficient sans dimension qui tient compte du frottement), D est le diamètre nominal du boulon et F est la tension souhaitée du boulon.
Le facteur de noix K est un paramètre critique mais souvent mal compris. Cela dépend de la lubrification des filetages, de l'état de surface du boulon et de l'écrou et de la présence d'éventuels revêtements. Une valeur typique de K est de 0,2 pour les boulons en acier lubrifiés, mais elle peut varier de 0,1 à 0,3 selon les conditions. Cela signifie que la même valeur de couple peut produire une tension de boulon qui varie d'un facteur trois. C'est pourquoi le couple à lui seul n'est pas un indicateur fiable de la charge des boulons. Pour les applications critiques, les ingénieurs utilisent des méthodes plus précises telles que la mesure de l'allongement des boulons ou des indicateurs de tension directs. Le tableau ci-dessous fournit les valeurs de couple typiques pour les tailles de boulons et les matériaux de joint courants.
| Taille du boulon | Type de joint | Contrainte du boulon cible (MPa) | Couple recommandé (Nm) | Facteur de noix (K) |
| M16 | Caoutchouc | 30 - 50 | 80 - 120 | 0.20 |
| M16 | PTFE | 40 - 60 | 100 - 150 | 0.20 |
| M20 | Plaie en spirale | 60 - 80 | 200 - 280 | 0.18 |
| M24 | Plaie en spirale | 60 - 80 | 350 - 480 | 0.18 |
| M24 | Gaine métallique | 80 - 120 | 450 - 650 | 0.16 |
Dans notre usine, nous fournissons à nos clients des spécifications de couple détaillées pour chaque bride plate que nous fabriquons. Ces spécifications sont basées sur les dimensions de la bride, la taille et le matériau des boulons, le type de joint et les conditions de fonctionnement. Nous recommandons également l'utilisation de clés dynamométriques calibrées et la vérification de la tension des boulons à l'aide d'une deuxième méthode, comme la mesure de l'allongement des boulons avec un micromètre ou l'utilisation d'un tensiomètre à ultrasons. Cette approche rigoureuse du contrôle de la charge des boulons est essentielle pour obtenir une étanchéité fiable dans les applications critiques.
Le joint est le composant qui crée réellement l’étanchéité dans une connexion à bride plate boulonnée. Il s'agit d'un matériau compressible qui est pressé entre les faces des brides. Le joint doit être suffisamment souple pour s'adapter aux irrégularités de surface des faces de la bride, mais suffisamment solide pour résister à la pression interne et à l'attaque chimique du fluide de procédé. Il doit également être suffisamment résilient pour maintenir sa contrainte de compression dans le temps et sous cyclage thermique. Il n’existe pas de matériau de joint unique adapté à toutes les applications. Le choix du matériau du joint dépend des exigences de température, de pression et de compatibilité chimique de l’application spécifique.
Les matériaux de joint les plus courants pour les brides plates sont le caoutchouc, le PTFE, les enroulements en spirale et les gaines métalliques. Les joints en caoutchouc sont utilisés dans les applications à basse pression et à basse température, telles que les conduites d'eau et d'air. Les joints PTFE sont utilisés dans les applications chimiques où la résistance aux fluides agressifs est requise. Les joints enroulés en spirale sont utilisés dans les applications à haute pression et haute température, telles que les conduites de vapeur et d'hydrocarbures. Les joints à gaine métallique sont utilisés dans les applications les plus exigeantes, où les plus hauts niveaux de résistance à la température et à la pression sont requis. Le tableau ci-dessous compare les principales propriétés de ces matériaux de joint.
| Matériau du joint | Température maximale (°C) | Pression maximale (bar) | Résistance chimique | Application typique |
| Caoutchouc (NBR) | 100 | 16 | Bon (eau, huile) | Eau, air, vapeur basse pression |
| PTFE | 260 | 40 | Excellent | Transformation chimique, alimentation |
| Plaie en spirale | 500 | 100 | Très bien | Vapeur, hydrocarbures, haute pression |
| Gaine métallique | 600 | 150 | Excellent | Haute température, haute pression |
Chez Wenzhou Longan Flange Co., Ltd., nous ne fabriquons pas de joints, mais nous travaillons en étroite collaboration avec nos clients pour garantir que le joint qu'ils sélectionnent est compatible avec nos brides plates. Nous fournissons des dimensions détaillées de la face de la bride, y compris la hauteur de la face surélevée et la finition de surface, qui sont essentielles à une bonne assise du joint. Nous fournissons également des conseils sur la contrainte de compression du joint et le couple des boulons, sur la base des recommandations du fabricant du joint. Notre objectif est de garantir que l'ensemble du système de joint boulonné (bride, joint et boulons) fonctionne ensemble pour obtenir une étanchéité fiable.
La finition de surface de la face de la bride est un paramètre critique souvent négligé. Le joint doit pouvoir s'adapter aux irrégularités de la surface de la face de la bride pour créer un joint. Si la surface est trop rugueuse, le joint risque de ne pas pouvoir remplir les vallées profondes et un chemin de fuite peut subsister. Si la surface est trop lisse, le joint risque de ne pas pouvoir adhérer à la surface et de glisser ou de s'extruder sous la pression. La finition de surface optimale est un équilibre entre ces deux extrêmes. Pour la plupart des matériaux de joint, une rugosité de surface de Ra 3,2 à 6,3 micromètres est recommandée. Ceci est généralement réalisé en usinant la face de la bride avec un motif de rainures dentelée ou concentrique, connu sous le nom de finition « phonographique ».
La finition phonographique est spécifiée dans des normes telles que ASME B16.5 et EN 1092-1. La finition est créée par un outil qui découpe une rainure en spirale continue sur la face de la bride. La profondeur et l'espacement des rainures sont contrôlés pour obtenir la rugosité souhaitée. Le motif de rainure fournit une série de crêtes et de vallées que le joint peut saisir. Cette adhérence empêche le joint d'être soufflé par la pression interne et aide à maintenir l'étanchéité sous les cycles thermiques. Le tableau ci-dessous indique la finition de surface recommandée pour différents matériaux de joint.
| Matériau du joint | Rugosité de surface recommandée (Ra, µm) | Type de finition |
| Caoutchouc | 3.2 - 6.3 | Phonographique (concentrique ou dentelé) |
| PTFE | 1,6 - 3,2 | Phonographique ou lisse |
| Plaie en spirale | 3.2 - 6.3 | Phonographique |
| Gaine métallique | 3.2 - 6.3 | Phonographique |
Dans notre usine, nous usinons toutes nos faces de brides plates selon la finition de surface spécifiée à l'aide de tours CNC dotés d'un outillage de précision. Nous vérifions l'état de surface à l'aide d'un profilomètre et enregistrons les résultats dans notre documentation de contrôle qualité. Cela garantit que chaque bride plate que nous produisons offre la surface optimale pour le siège du joint. Nous proposons également une gamme de finitions de face, notamment une finition lisse, une finition dentelée et une finition de joint annulaire, pour répondre aux exigences des différents types de joints et applications.
La séquence de serrage des boulons est un autre facteur critique pour obtenir une étanchéité fiable. Si les boulons sont serrés un par un dans un ordre aléatoire, la bride sera déformée et la compression du joint sera inégale. Cela peut entraîner une fuite, même si les valeurs de couple finales sont correctes. La procédure correcte consiste à serrer les boulons en étoile ou en croix, en plusieurs passes. Le premier passage doit être un passage à faible couple (généralement 30 % du couple final) pour asseoir le joint et aligner les brides. Le deuxième passage doit être un passage à couple moyen (généralement 60 % du couple final). Le passage final doit être effectué au couple maximum, toujours en forme d'étoile. Ce serrage progressif et uniforme garantit que le joint est comprimé uniformément et que les faces des brides restent parallèles.
Le nombre de passes et les valeurs de couple spécifiques dépendent de la taille de la bride, du nombre de boulons et du matériau du joint. Pour les grandes brides comportant de nombreux boulons, trois ou quatre passes peuvent être nécessaires. Pour les petites brides, deux passes peuvent suffire. Le tableau ci-dessous fournit des directives générales pour les séquences de serrage des boulons.
| Taille de bride | Nombre de boulons | Pass recommandés | Modèle de couple |
| DN50 - DN100 | 4 - 8 | 2 | Motif étoile |
| DN150 - DN300 | 8 - 12 | 3 | Motif étoile |
| DN350 - DN600 | 12 - 20 | 3 - 4 | Motif étoile |
| > DN600 | > 20 | 4+ | Modèle en étoile, plusieurs étapes |
Le contrôle qualité est essentiel pour garantir que la procédure de serrage a été effectuée correctement. Après le test de couple final, un inspecteur qualifié doit vérifier le couple de serrage de chaque boulon à l'aide d'une clé dynamométrique calibrée. L'inspecteur doit également vérifier l'écart entre les faces des brides en plusieurs points autour de la circonférence pour s'assurer que les brides sont parallèles. Si l'écart est irrégulier, les boulons doivent être desserrés et la procédure de serrage répétée. Chez Wenzhou Longan Flange Co., Ltd., nous fournissons à nos clients des instructions d'installation détaillées et des spécifications de couple pour chaque bride plate que nous fabriquons. Nous proposons également une formation sur site et une assistance technique pour aider nos clients à obtenir des joints fiables dans leurs applications critiques.
Question 1 : Quel est le couple de serrage correct des boulons pour une bride plate ?
Réponse : Le couple de serrage correct des boulons dépend de la taille du boulon, du matériau du boulon, du matériau du joint et des conditions de fonctionnement. Il est généralement spécifié par le fabricant du joint ou calculé à l'aide de la formule T = K × D × F, où K est le facteur d'écrou, D est le diamètre du boulon et F est la tension cible du boulon. Nous fournissons des spécifications de couple détaillées pour chaque bride plate que nous fabriquons chez Wenzhou Longan Flange Co., Ltd. Il est essentiel d'utiliser une clé dynamométrique calibrée et de suivre la séquence de serrage recommandée.
Question 2 : Pourquoi ma bride plate fuit-elle même après avoir serré les boulons au couple spécifié ?
Réponse : Il y a plusieurs raisons possibles. Le joint est peut-être endommagé ou constitué du mauvais matériau. Les faces des brides peuvent être endommagées ou présenter une finition de surface incorrecte. Les boulons peuvent être contaminés ou mal lubrifiés, ce qui entraîne un facteur d'écrou différent de la valeur supposée. Les brides ne doivent pas être parallèles. Ou encore, les conditions de fonctionnement peuvent dépasser la pression ou la température nominale du joint. Une inspection approfondie de tous les composants et un examen de la procédure d'installation sont nécessaires pour identifier la cause profonde.
Question 3 : Quelle est la différence entre une bride à face surélevée et une bride à face plate ?
Réponse : Une bride plate à face surélevée a un petit anneau surélevé sur la face, tandis qu'une bride à face plate a une face complètement plate. La face surélevée est conçue pour concentrer la charge du boulon sur le joint, augmentant ainsi la contrainte d'étanchéité. Les brides à face plate sont utilisées avec des joints pleine face et sont courantes dans les applications basse pression et avec des brides en fonte ou en plastique. Le choix dépend de l'application et de la bride d'accouplement.
Question 4 : À quelle fréquence les boulons à bride plate doivent-ils être resserrés ?
Réponse : Les boulons à bride plate doivent être resserrés après les premières 24 heures de fonctionnement, en particulier dans les applications à haute température où la dilatation thermique et le relâchement du joint peuvent entraîner une perte de charge des boulons. Ensuite, le resserrage est généralement effectué lors des intervalles de maintenance programmés, tels que les arrêts annuels. La fréquence dépend de la criticité de l'application et des conditions d'exploitation. Une inspection régulière des fuites est également recommandée.
Question 5 : Quelle est la pression maximale qu'une bride plate peut sceller ?
Réponse : La pression maximale qu'une bride plate peut sceller dépend de la valeur nominale de la bride, du matériau du joint et de la charge des boulons. Par exemple, une bride plate de classe 150 avec un joint enroulé en spirale peut sceller jusqu'à 20 bars à température ambiante. Une bride de classe 300 peut sceller jusqu'à 50 bars. Des pressions plus élevées nécessitent des caractéristiques de bride plus élevées et des matériaux de joint plus robustes. Dans notre usine, nous fabriquons des brides plates dans une gamme de classes de pression pour répondre aux exigences de différentes applications.
Obtenir une étanchéité fiable avec une bride plate boulonnée constitue un défi d'ingénierie système. Cela nécessite la combinaison correcte de la charge des boulons, de la compression du joint, de la rigidité de la bride et de la finition de surface. Chacun de ces facteurs doit être soigneusement spécifié et contrôlé pour garantir que le joint reste en état de compression pendant toute la durée de vie du joint. La charge du boulon doit être suffisante pour comprimer le joint, mais pas au point d'endommager le joint ou la bride. Le joint doit être compatible avec le fluide du procédé et capable de résister à la température et à la pression de fonctionnement. Les faces des brides doivent être plates et avoir la finition de surface correcte pour permettre au joint de s'adapter et de s'accrocher. Et les boulons doivent être serrés dans le bon ordre pour assurer une répartition uniforme de la charge. Chez Wenzhou Longan Flange Co., Ltd., notre usine fabrique des brides plates depuis plus de deux décennies et nous avons développé une compréhension approfondie de ces facteurs. Nos brides sont usinées avec précision pour garantir un ajustement et une répartition de la charge appropriés, et nous fournissons à nos clients le support technique dont ils ont besoin pour obtenir des joints fiables.
