A Fl.à la brideest l'un des types de brides les plus largement utilisés dans les systèmes de tuyauterie industrielle, connu pour sa structure simple, sa rentabilité et ses performances d'étanchéité fiables dans les applications basse à moyenne pression. Dans cet article, nous explorons ce qu'est une bride plate, son fonctionnement, ses principaux avantages, ses matériaux, ses normes, ses applications et comment choisir la bride plate adaptée à votre projet.

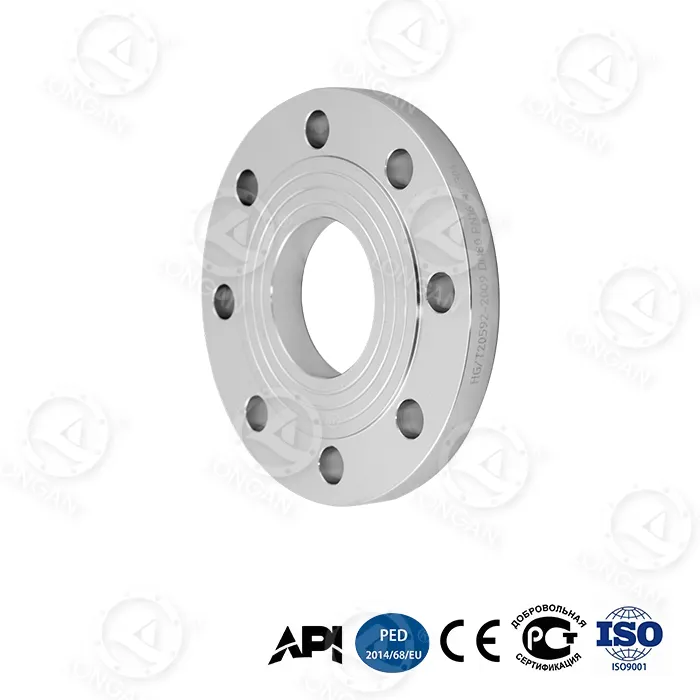

A Bride plate, parfois appelée bride à plaque plate ou bride à souder plate, est un type de bride de tuyau caractérisée par sa surface plane et sa forme de disque circulaire simple avec des trous de boulons régulièrement espacés. Contrairement aux brides à face surélevée ou aux brides à joint de type annulaire, la surface d'étanchéité d'une bride plate est complètement plate, ce qui la rend idéale pour les applications où une résistance extrême à la pression n'est pas requise.
Les brides plates sont généralement soudées directement au tuyau ou reliées à l'aide de boulons et de joints. En raison de leur conception simple, ils sont plus faciles à fabriquer et à installer, ce qui réduit considérablement les coûts globaux du projet.
Le principe de fonctionnement d'unBride plateest relativement simple mais très efficace. Deux brides plates sont alignées face à face, avec un joint placé entre elles. Les boulons sont ensuite insérés dans les trous de boulons et serrés uniformément pour créer un joint étanche.
Lorsqu'il est correctement installé, la force de compression appliquée au joint assure une étanchéité parfaite, empêchant le fluide ou le gaz de s'échapper du système de tuyauterie. Cela rend les brides plates particulièrement adaptées pour :
Comprendre la structure d'une bride plate aide les ingénieurs à évaluer si elle répond aux exigences de leur application.
| Fonctionnalité | Description | Avantage |
|---|---|---|
| Face d'étanchéité plate | Aucune surface surélevée ou rainurée | Alignement facile des joints |
| Trous de boulons uniformes | Réparti uniformément autour de la bride | Force de serrage équilibrée |
| Forme de disque simple | Pas de cou ni de moyeu | Coût de fabrication inférieur |
| Connexion soudée ou boulonnée | Compatible avec plusieurs méthodes de jointure | Installation flexible |
Lors de la sélection des brides, les ingénieurs comparent souvent les brides plates avec d'autres types courants tels que les brides à col soudé et les brides à enfiler.
| Type de bride | Pression nominale | Coût | Utilisation typique |
|---|---|---|---|
| Bride plate | Faible à moyen | Faible | Eau, air, oléoducs |
| Bride à souder | Haut | Haut | Systèmes haute pression |
| Bride à enfiler | Moyen | Moyen | Tuyauterie industrielle générale |
Comparé à des conceptions plus complexes, leBride plateexcelle en termes de simplicité et d'économie, ce qui en fait un choix populaire pour les projets industriels standards.
La sélection des matériaux affecte directement la durabilité et les performances d'une bride plate. Les matériaux courants comprennent :
Les fabricants aimentLonganeeeproposer des brides plates dans de multiples matériaux pour répondre à diverses exigences industrielles.
Les brides plates sont produites selon les normes internationales pour garantir l'interchangeabilité et la sécurité. Les normes communes comprennent :
Pour des spécifications détaillées, vous pouvez vous référer à cette référence technique Flat Flange, qui fournit des tableaux dimensionnels et des options de matériaux.
Grâce à leur polyvalence, les brides plates sont largement utilisées dans tous les secteurs :
Lors de la sélection d'une bride plate, tenez compte des facteurs suivants :
Une bride plate bien adaptée garantit la sécurité, l'efficacité et les performances à long terme.
Avec des années d'expérience dans la fabrication de brides,Longaneeefournit des solutions fiables à brides plates qui répondent aux normes mondiales. De la sélection des matériaux à l’inspection qualité, chaque bride plate est conçue pour offrir des performances constantes et une longue durée de vie.
Les brides plates sont généralement recommandées pour les applications basse à moyenne pression. Pour les systèmes haute pression, les brides à col soudé sont plus adaptées.
Oui, à condition que la face de la bride ne soit pas endommagée et qu'un nouveau joint soit utilisé.
Les joints souples tels que les joints en caoutchouc, en PTFE ou en fibre sont couramment utilisés avec des brides plates.
